环流熏蒸系统结构

环流熏蒸系统是通过强制气流循环，促进熏蒸气体在粮堆中均匀分布，达到有效杀虫目的装置。环流熏蒸装置由施药装置、环流装置、检测装置和个人防护用品组成。

　1　施药装置

施药装置有钢瓶施药装置和仓外磷化氢发生器，可根据用户需要选择配置。

　1.1　钢瓶施药装置

由智能控制模块、减压汽化释温装置、汇流排、气体流量计、电磁阀等组成。采用瓶装的2：98磷化氢、二氧化碳混合气体作为熏蒸剂，实现混合气的减压释放及计量控制。常闭电磁阀设计具有停电自动保护功能，预留远程控制接口，可以实现远程监控功能。同时能够自动按照程序设定时间，进行施药、补药控制。适用于各种仓型，即可用于低浓度、长时间的环流熏蒸，也可用于高浓度、短时间的快速熏蒸。该装置设计先进，具有安全可靠、自动化程度高、控制精度高、使用方便等优点。

　1.2　仓外磷化氢发生器

仓外磷化氢发生器是我院科技人员在总结国内同类产品经验基础上，结合粮食储藏新技术和智能控制技术，设计制造的一种现场产生磷化氢的熏蒸装置。具有安全性能好、保护功能强、自动化程度高的高新技术产品。由可定时定量投药的投药器、反应器、过滤（净化）器、磷化氢气体与二氧化碳混合器、二氧化碳减压释温装置、感应压力表及控制器等组成。

　1.2.1　该机的设计制造检验和验收完全符合GB/T17913－1999《粮食仓库磷化氢环流熏蒸装备》和GB150-1999《钢制压力容器》等相关技术要求。

　1.2.2　投药器、反应器、净化器、感应压力表等主要部件及其之间的连接材料均采用不锈钢材质，符合GB150-1999的规定。

  1.2.3　具有防爆、泄爆功能。

　1.2.4　磷化氢发生速度可控，使磷化氢气体与二氧化碳气体混合后磷化氢气体浓度达到1％～2％（W/W）。

　1.2.5　意外断电时，具有紧急安全处理功能。

　1.2.6　磷化氢气体发生器反应残渣排放达到无公害排放标准。

　1.2.7　施药装置各部件采用防渗漏的方式连接。渗漏性符合GB 50235-1997的规定。高压采用金属球面线密封方式。低压采用平面加垫密封方式。

　1.2.8　施药过程中使用的二氧化碳符合GB/T 6025的要求。

  1.2.9　施药装置的所有承压管道、调节器及附件符合GB 7899、GB/T 14525相关标准的要求。

　2.　环流装置

由环流风机和管路组成，分为固定式、移动式和膜下内循环式。

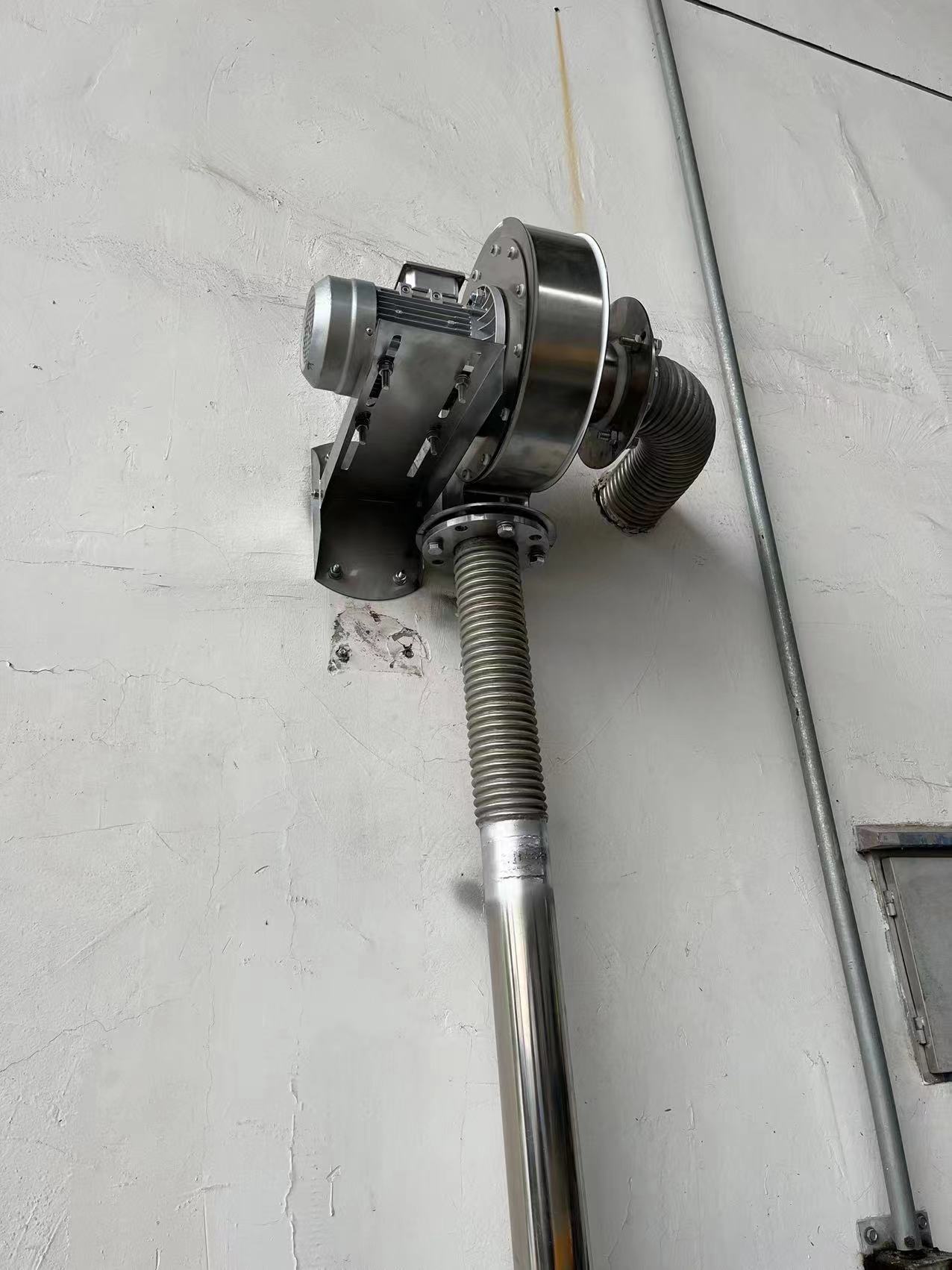

　2.1　环流风机

采用防泄漏、防爆（不含电机）和抗磷化氢腐蚀性能的粮食熏蒸专用风机。环流风机与固定环流管路配套使用时，环流风机整体设有防护罩，保护风机防雨、防晒，同时保证正常散热。

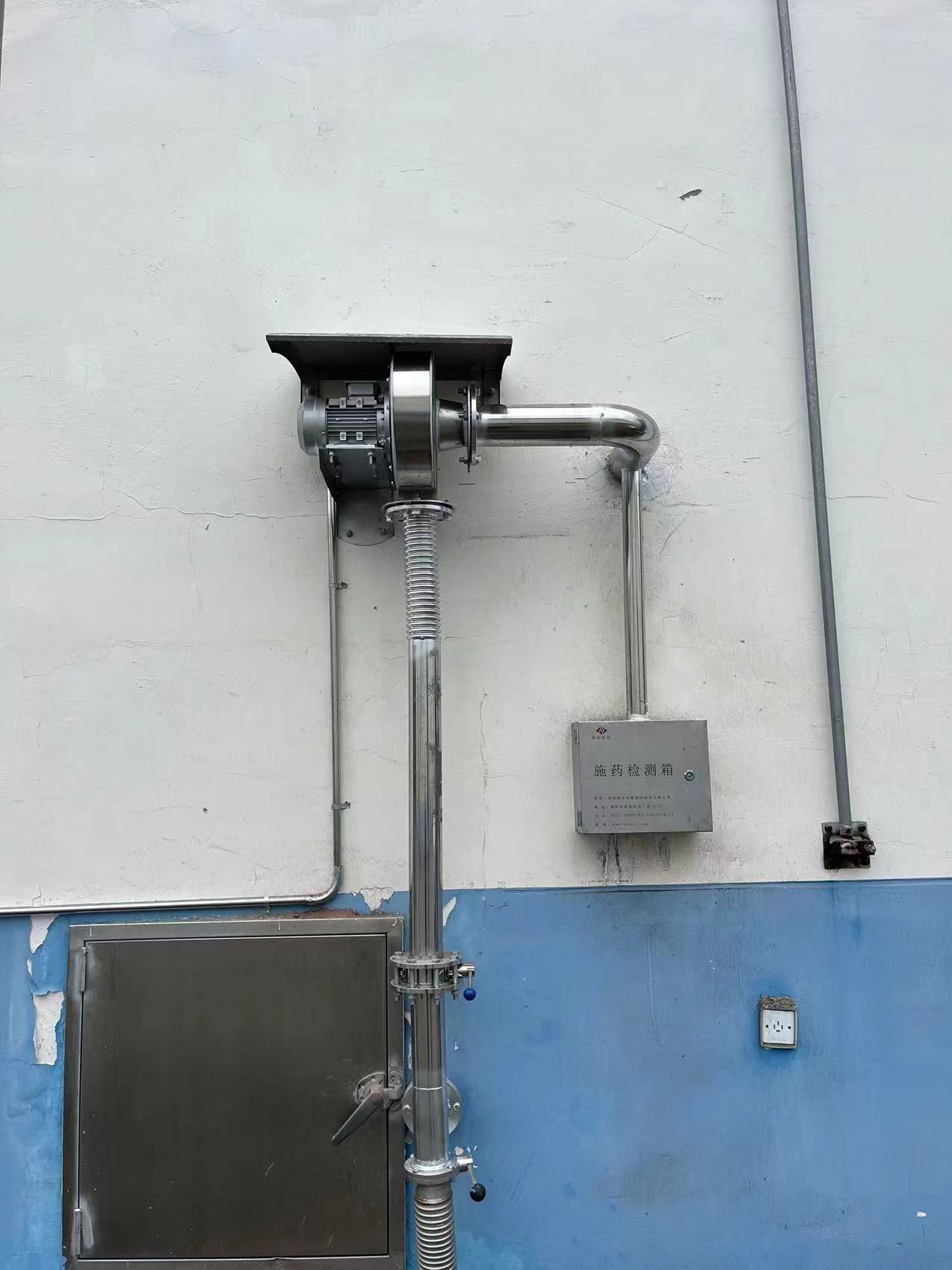

　2.2　环流管路

固定式管路为不锈钢材质，壁厚为1.5mm。固定式管路风机进、出口及每一竖向支管与水平管处的连接采用金属软管。

固定式管路一般每个廒间安装一套，（根据实际情况大跨度仓房考虑安装两套）主体固定在仓房外墙壁上。

　2.3　移动式环流装置

由环流机和移动软管组成。

环流机控制核心采用单片机控制，可完成全天后自动控制。管路采用具有耐磷化氢腐蚀性能、防泄露、移动方便、截面固定的材料。

　3　检测装置

由气体取样装置、检测仪、报警仪组成。

　3.1　气体取样装置

一般平房仓每廒间配有2套取样装置（特殊要求除外），保证每廒间不少于5个取样点。检测箱固定在仓房外方便检测的墙壁上。

　3.2　磷化氢检测仪

每个库点配备2台磷化氢检测仪。自带取样泵、取样范围大于50米。

　3.3　报警仪

每套熏蒸系统配备一台便携式磷化氢报警仪。

　4　个人防护用品

有防毒面具和滤毒罐。
