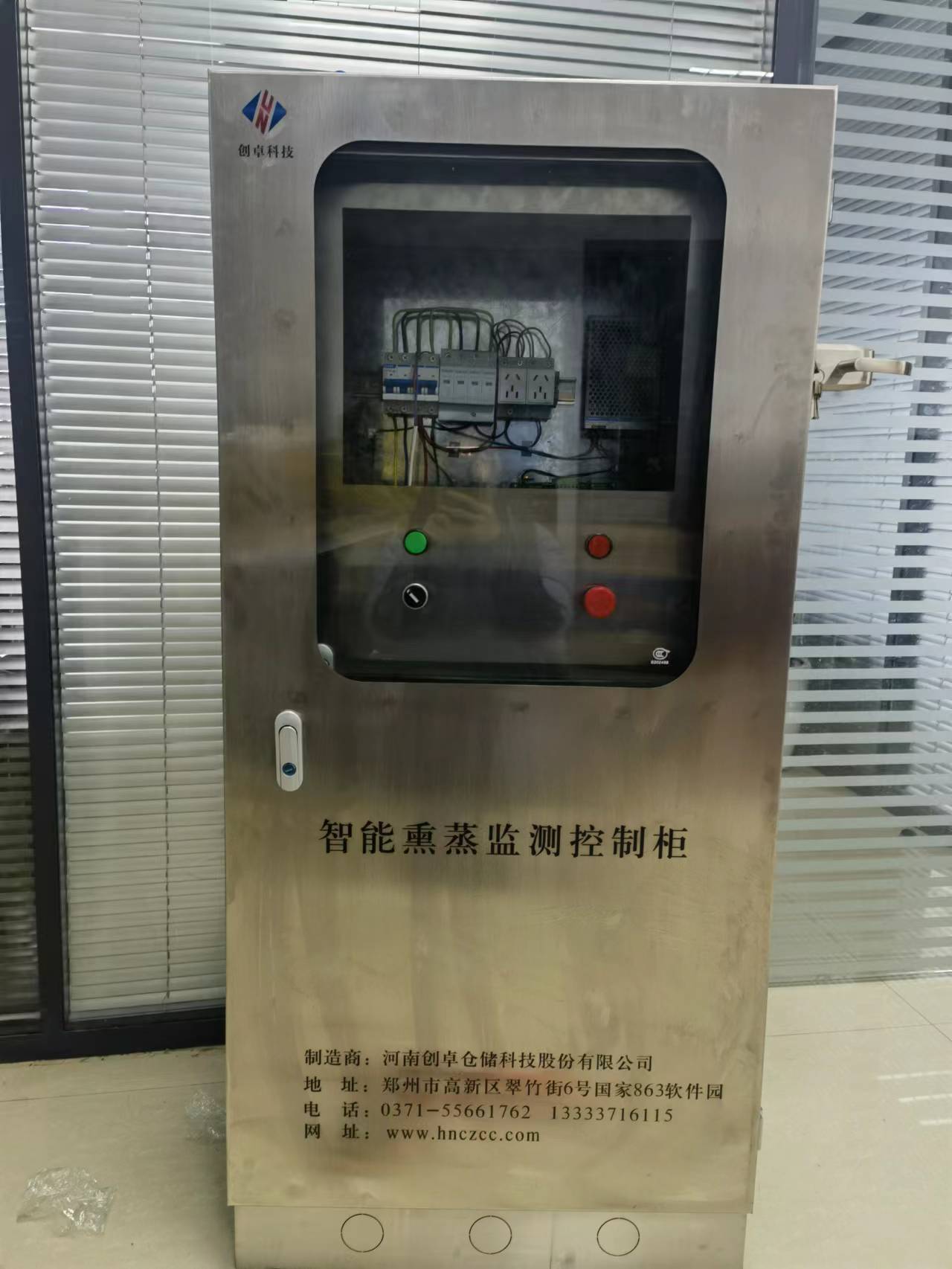

智能熏蒸监测控制柜


环流熏蒸系统结构

环流熏蒸系统是通过强制气流循环,促进熏蒸气体在粮堆中均匀分布,达到有效杀虫目的装置。环流熏蒸装置由施药装置、环流装置、检测装置和个人防护用品组成。

 2.1 施药装置

施药装置有钢瓶施药装置和仓外磷化氢发生器,可根据用户需要选择配置。

 2.1.1 钢瓶施药装置

由智能控制模块、减压汽化释温装置、汇流排、气体流量计、电磁阀等组成。采用瓶装的2:98磷化氢、二氧化碳混合气体作为熏蒸剂,实现混合气的减压释放及计量控制。常闭电磁阀设计具有停电自动保护功能,预留远程控制接口,可以实现远程监控功能。同时能够自动按照程序设定时间,进行施药、补药控制。适用于各种仓型,即可用于低浓度、长时间的环流熏蒸,也可用于高浓度、短时间的快速熏蒸。该装置设计先进,具有安全可靠、自动化程度高、控制精度高、使用方便等优点。

 2.1.2 仓外磷化氢发生器

仓外磷化氢发生器是我公司科技人员在总结国内同类产品经验基础上,结合粮食储藏新技术和智能控制技术,设计制造的一种现场产生磷化氢的熏蒸装置。具有安全性能好、保护功能强、自动化程度高的高新技术产品。由可定时定量投药的投药器、反应器、过滤(净化)器、磷化氢气体与二氧化碳混合器、二氧化碳减压释温装置、感应压力表及控制器等组成。

 2.1.2.1 该机的设计制造检验和验收完全符合GB/T17913-1999《粮食仓库磷化氢环流熏蒸装备》和GB150-1999《钢制压力容器》等相关技术要求。

 2.1.2.2 投药器、反应器、净化器、感应压力表等主要部件及其之间的连接材料均采用不锈钢材质,符合GB150-1999的规定。

 2.1.2.3 具有防爆、泄爆功能。

 2.1.2.4 磷化氢发生速度可控,使磷化氢气体与二氧化碳气体混合后磷化氢气体浓度达到1%~2%(W/W)。

 2.1.2.5 意外断电时,具有紧急安全处理功能。

 2.1.2.6 磷化氢气体发生器反应残渣排放达到无公害排放标准。

 2.1.2.7 施药装置各部件采用防渗漏的方式连接。渗漏性符合GB 50235-1997的规定。高压采用金属球面线密封方式。低压采用平面加垫密封方式。

 2.1.2.8 施药过程中使用的二氧化碳符合GB/T 6025的要求。

 2.1.2.9 施药装置的所有承压管道、调节器及附件符合GB 7899、GB/T 14525相关标准的要求。
