粮情检测系统的工作原理及架构图

发布:2022-08-26    浏览:184 次    来自:本站

我公司设计的CZ-4GS-V3.0型数字粮情系统,秉承先、准、可、稳、快、实、经、兼的相关要求,多年来我们一直致力服务于仓储一线技术需要,专注于安全、准确、可靠的数字粮情系统,研发工作,并根据仓储一线的实际要求不断完善和更新!至今已经发展到第4代产品。整个系统硬件结构如下图:




对粮仓中的粮食各部位温度、粮仓内空间温度和湿度、粮仓外环境温度和湿度等基本粮情参数进行检测。包括以下检测方式:

实时检测:对粮情进行实时检测。

定时检测:对系统进行设定,在指定的时间进行自动定时检测。

本地检测:在粮库总控室内一台单独的计算机上进行检测(该计算机通过通信主机与现场检测设备相连);或在粮库办公楼内某个计算机局域网的任意一台计算机上进行检测(可将粮情检测系统当作一台网络服务设备)。

远程检测:在上级主管部门某个办公室内一台单独的计算机上通过电话线连接进行远程检测;或在主管部门办公楼内某个计算机局域网的任意一台计算机上进行远程检测(根据买方需要可扩充)。

1.3 粮情数据显示

可以用户认为某种直观的方式对粮仓中粮食各部位温度值进行显示,包括以下显示方式:

三维图形方式:以连续变化的图形颜色表示温度值高低

三维数字方式:以数字及其变化的颜色表示温度值高低

表格方式:以通用的表格形式显示温度数据

曲线方式:以三温三湿复合曲线显示各温度和湿度测点或层面在一段时间(年、季度、月等)内的变化轨迹。

1.4 粮情数据打印

软件包括以下打印方式:

电缆编号报表打印、电缆物理布局打印、曲线打印。

1.5 数据存储与检索

存储:对用户每天检测的粮情数据进行自动保存和备份。

检索:用户可以查询任何一个检测日期的数据。

1.6 智能粮情分析与报警

通过对检测结果的分析,分析判断粮仓内的粮食是否处于正常状态(正常、可能虫害或霉变)。

对粮仓中的粮食各温度测点的温度值和升温趋势进行分析报警,并给出报警点的具体位置。

1.7数据共享与远程传输

共享:该应用软件的数据库结构严格遵循《粮情检测系统的数据库结构》中规定的统一格式,因此可以很方便地与其它数据库管理软件实现数据的共享。

远程传输:系统通过服务器/客户端模式,运用TCP/IP协议实现任意两地间安全可靠的数据传输,为上级粮食管理部门进行数据的自动汇总及统计分析提供方便。

1.8单机与网络运行

单机运行:软件在粮库总控室独立的计算机上运行,用户通过该计算

机对粮情进行检测。

网络运行:软件在用户局域网上的任何一台计算机上运行,多个用户(设置不同权限)可通过局网控制检测系统进行实时粮情检测。

   系统主要组成设备

1.9 中心计算机

    电脑:联想7150 CPU5500,硬盘320G,内存2G,显示器19寸液晶打印机:惠普打印机

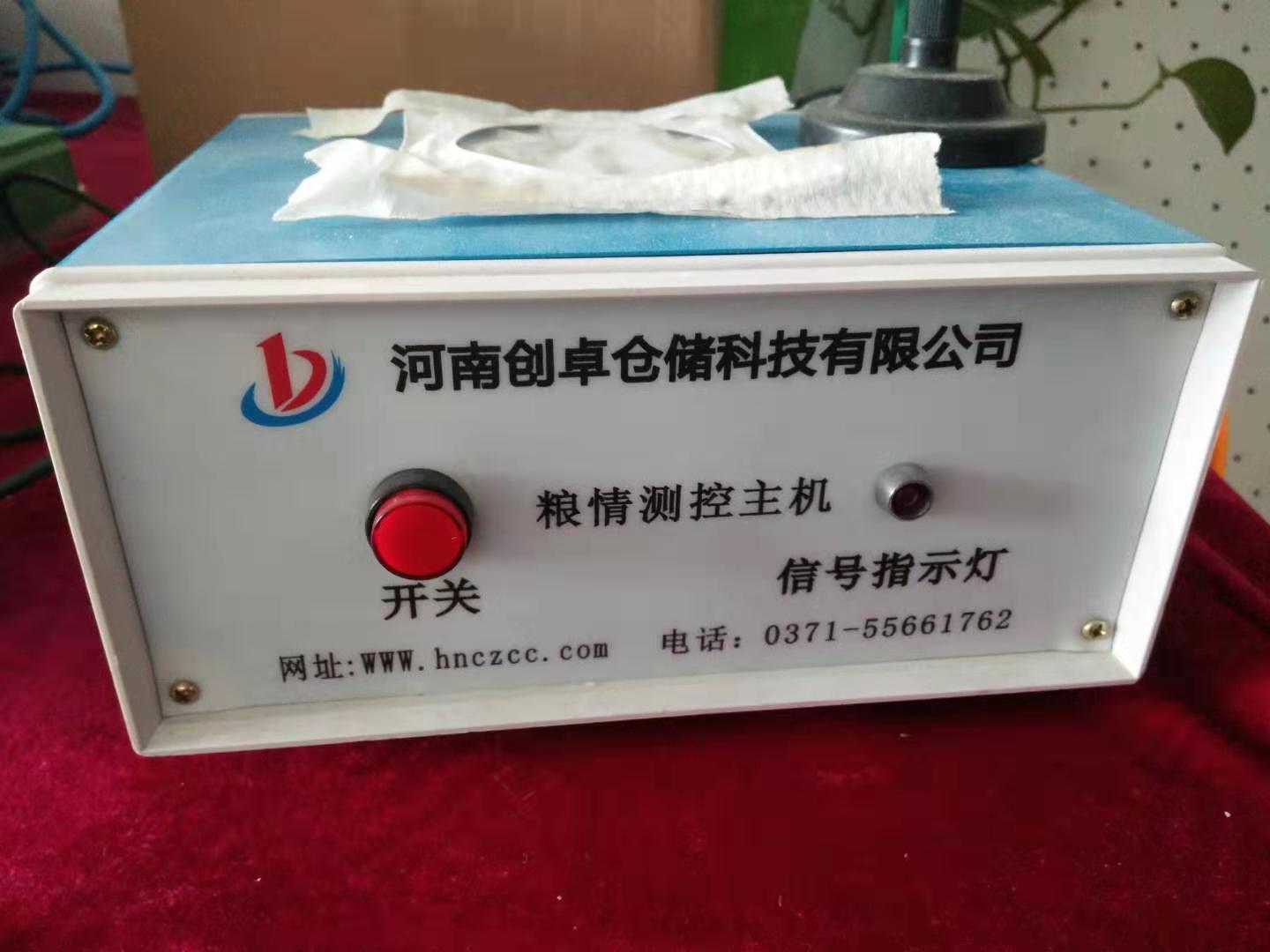

1.10 通信主机


    主机放在微机室或总控室内,通过标准工业现场总线协议RS485与现场的若干台分机相连,进行分机与微机间数据或指令的上传下达。防雷措施采取断电时物理隔离,通电电子防雷保护,并配有地线,单独接地,且接地电阻小于10欧姆。与计算机隔离方式采用光电隔离并带防雷保护。检测速度≥50/S。为适北方严寒环境,主要器件均采用工业级器件。环境温度,-40℃-+85℃,环境湿度5%RH-99%RH(包括凝露)。

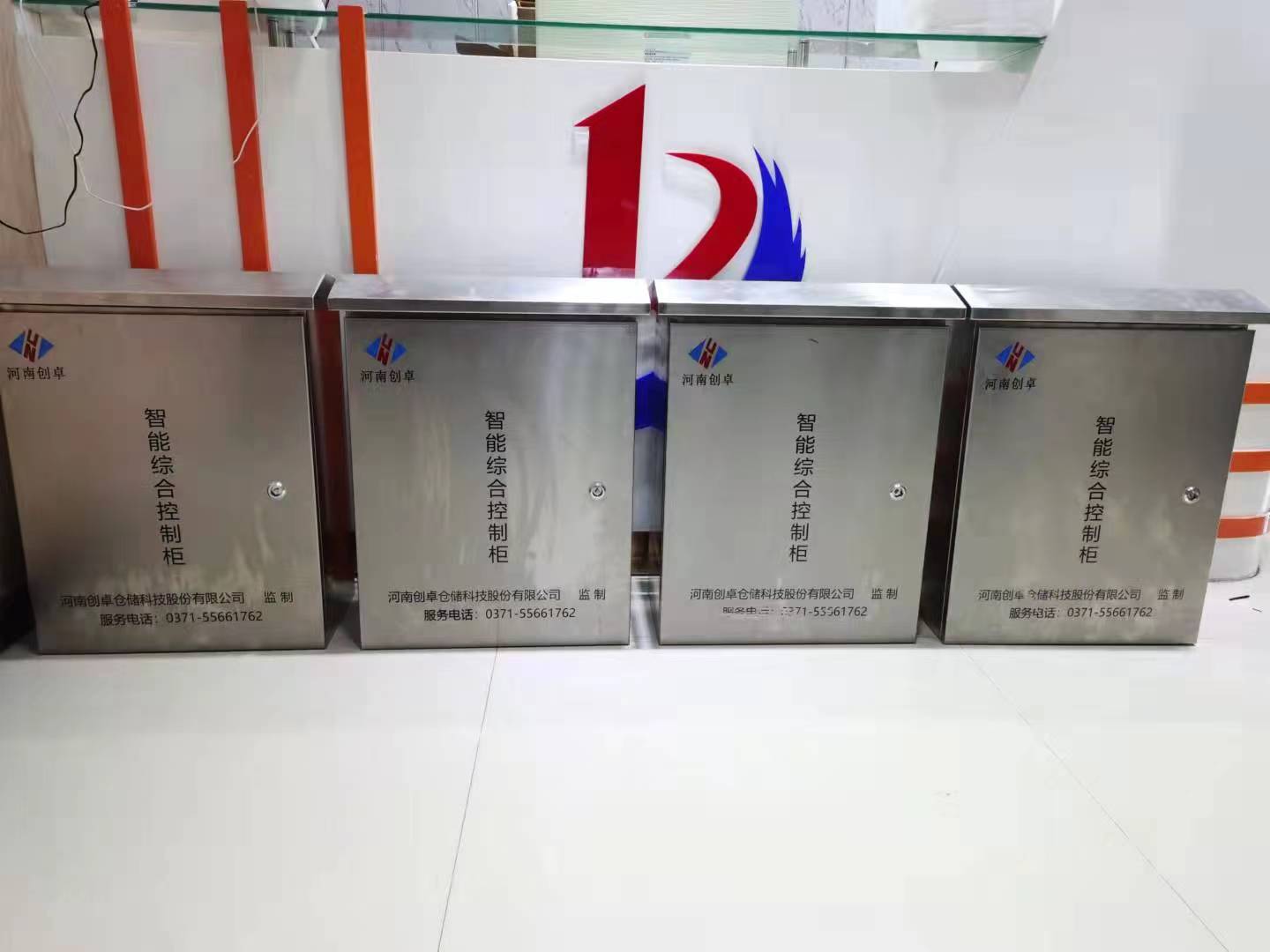

1.11 分机


   可连接若干分支器,温、湿度传感器等设备。它接收主机指令,逐点采集粮堆各点温度并把这些数据上传给检测主机。该分机设计时采用低功耗设计,能长时间加工电工作,同时设计时还采取了防雷措施,断电时物理隔离,通电时防雷保护,可起到防静电、防电磁场、防雷击的作用。主板等处设有测虫、测水自动通风接口, 能顺利的与测虫、测水等系统连接。粮温检测点数量≥10000点,湿度检测量点数量≥500点,电源电压交流220V,电源频率50HZ±10%.为适应北方严寒环境,主板器件均采用工业级器件。环境温度,-40℃-+85℃,环境湿度5%RH-99%RH(包括凝露)。

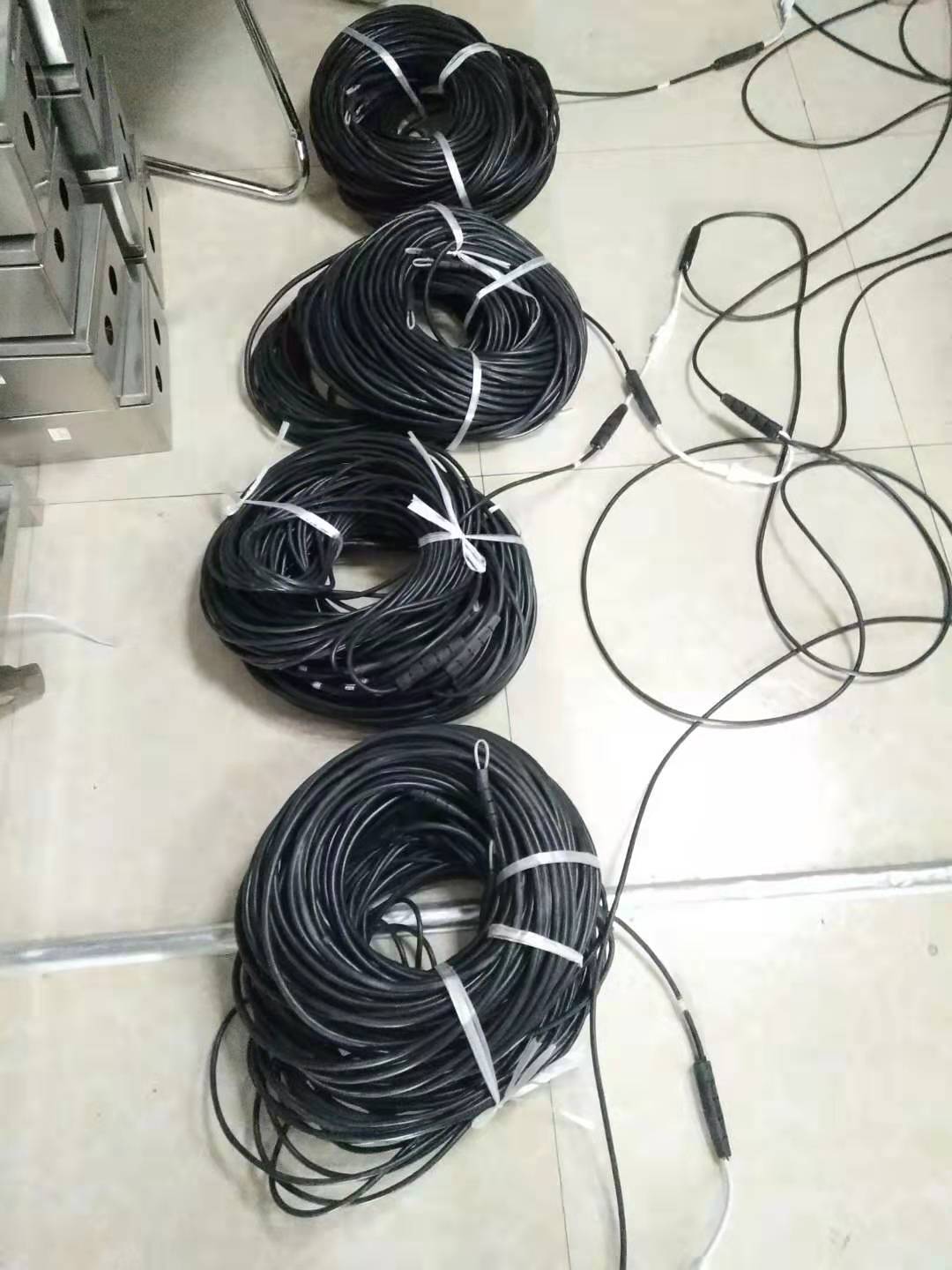

1.12 数字测温电缆


每根4个测温点;抗拉强度≥350公斤;镀锡铜导线截面积≥0.3m;传感器、导线完全密封,在熏蒸时能正常测温,DALAS18B20;高压聚乙烯护套。电缆所用的快速接头均采用法国生产的FCI连接器,防护等级可达IP66以上。为适应北方严寒环境,电流护套采用软质聚氯乙烯。

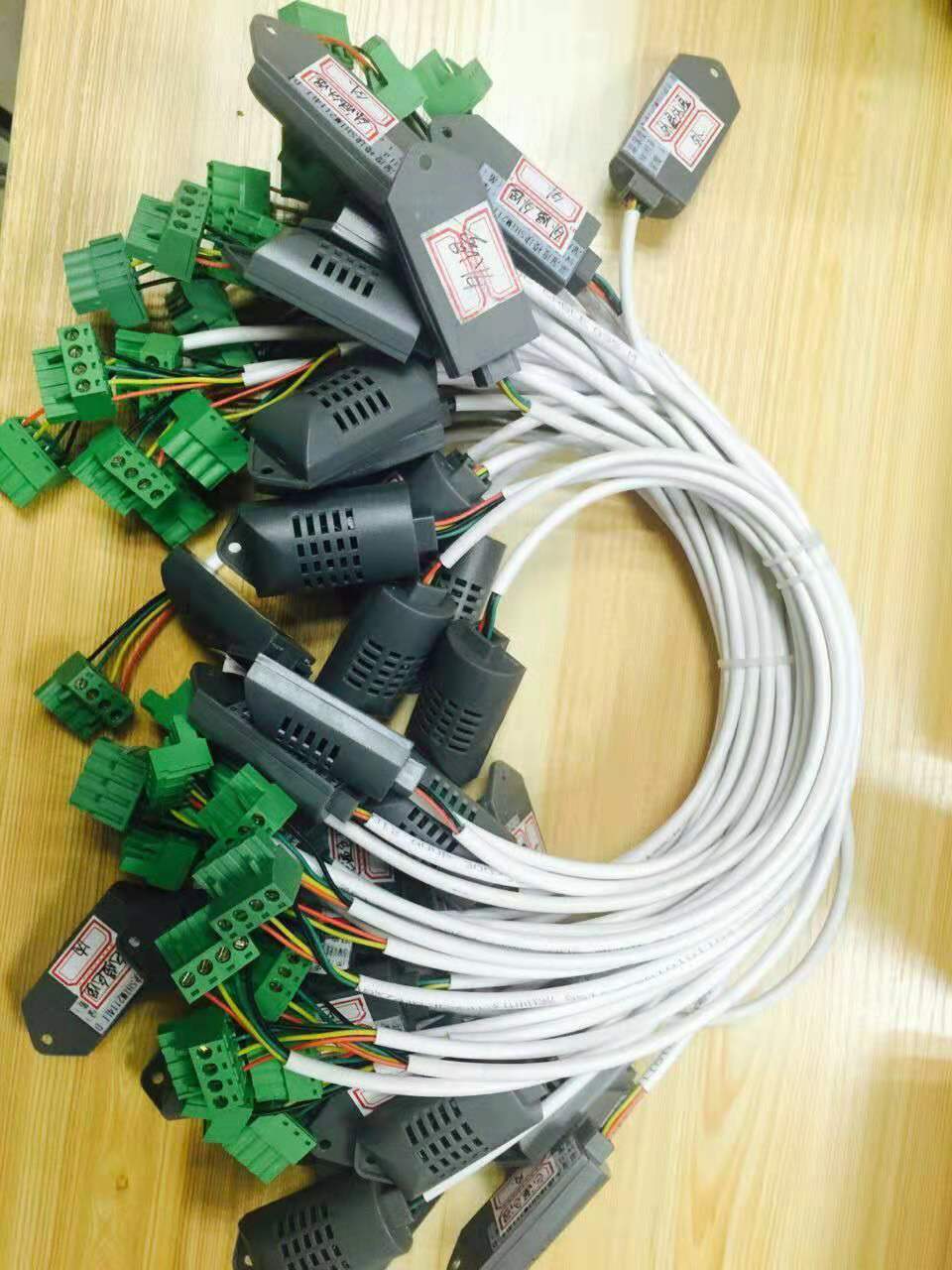

1.13 温湿度传感器


    我公司产品称为仓温、仓湿,气温、气湿。该传感器采用数字式温、湿度一体化探头,防尘、防腐蚀、抗磷化氢(PH3)熏蒸。

1.14 仓内通讯电缆

    RVVP4×0.5聚氯乙烯护套聚氯乙烯绝缘屏蔽电缆,铜导线及屏蔽层全采用镀锡处理(镀锡线)。

1.15无线电台

    该电台主芯片由日本生产,发射功率为1W-10W,可根据远近进行调整,发射启动时间<10MS,无线阻抗50Ω,信道总数16,由于其发射功率大,信号穿透力、抗干扰能力强,适用于各种恶劣的工作环境。可保证在5000M以内的中、远、近距离通讯畅通,并可多栋仓通信共用一台无线电台。

1.16分支器

    我公司叫防熏蒸、防水、防尘快速接插件。防护等级可达1P66以上。

1.17检测软件
     该软件分粮情检测,粮情分析和粮情控制三部分,包括4个模块及粮虫检测、温湿度检测、气体检测、自动通风。具备实时或定时检测,网络检测,三维立体、曲线方式、三维图示;智能粮情分析、报警和控制;设备故障显示及报警;远程维护与在线升级。可与中储粮业务管理系统和粮情监控系统友好对接

  系统主要技术指标

工作环境温度:-40℃—85℃

工作环境湿度: 10%—99%

抗雷击电压:不低于±4KV

最大检测容量

      测温点:65536

      测湿点:256

检测范围

      测温范围:-20℃—125℃

      测湿范围:0%—99%RH

检测误差

       温度误差:≤±0.5℃

       湿度误差:≤± 3%RH

重复误差

温度重复误差:≤±0.1℃

湿度重复误差:≤±0.3%RH

可详情请咨询河南创卓仓储科技股份有限公司,以便提供优质的服务和解决问题,联系人:李经理,电话:0371-55661762、13333716115
