本虫害检测设备整机采用模块化结构设计(可根据用户要求增加粮情检测模块)，具有害虫检测和捕捉、粮食水分含量测定、气体（CO₂、O₂、PH₃）浓度检测等功能，适用于粮库粮仓生态环境监测。本设备可实现本地或通过RS485远程控制。

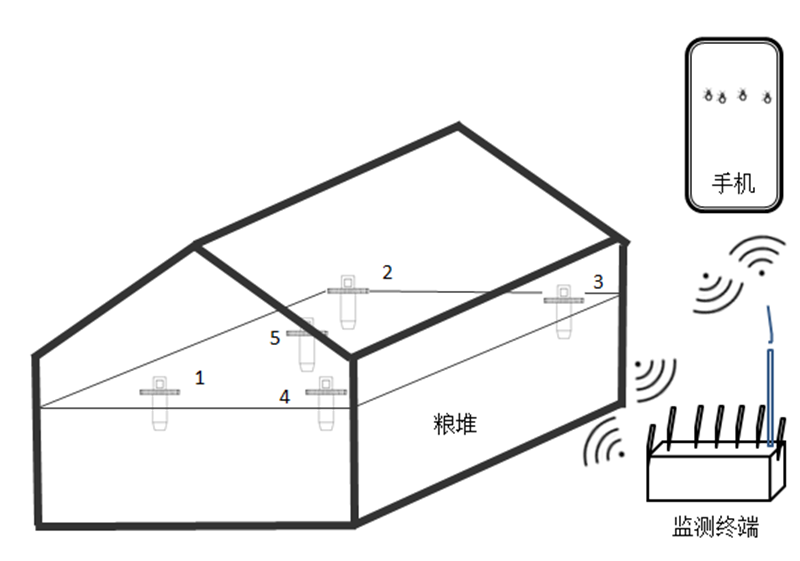

该系统主要由“害虫诱捕器/取样探头”、“仓内通道选择器”、“仓外检测分机”以及监控室“数据处理分析软件”等组成。“取样探头”采集指定位置的的害虫、气体等粮情参数，通过“仓内通道选择器”将这些粮情参数提取到仓外，然后由“仓外分机”对这些粮情参数进行准确测量。利用通信系统将检测数据传递给监控计算机，通过“数据处理分析软件”实时跟踪监测有关粮情参数的变化情况，全面分析预警储粮状况，提出预防及杀灭害虫办法，警示仓内作业风险，间接掌握粮食品质和储藏时限。

   系统组成与结构

2.2.1.1害虫诱捕器/气体取样探头

    由开孔杆、害虫杂质分离器、集虫装置、导管等组成。主要功能为：利用害虫的趋光性、趋高性、趋新粮性等特性，吸引害虫调入其内；在外部负压下充分吸走害虫或其附近粮堆空隙气体。

2.2.1.2 选通器

由选点主驱动模块、定位咬合付驱动模块、检测控制电路、气接头等组成。主要功能为：接收仓外分机指令，启动主执行器选点定位；启动付执行器进行定位后的密封咬合，保证定位接点处的密封性。

2.2.1.3 仓外分机

由主控板、检测板、控制电路、真空泵、电源等组成，主要功能包括：根据上位机检测指令要求控制选通器选通定位指定探头对应的管路；启动真空泵产生负压将探头内的害虫或其附近的气体吸入分机检测室；启动检测电路读入相应检测数据。

2.2.1.4 管路

包括从探头到选通器、选通器到分机之间的所有连接导管和气接头；用于气体浓度检测时，必须保证整个管路包括气接头的良好密封性，以使得仓外分机中气体传感器接触到的气体浓度是取样点位置的真实气体浓度值。

2.2.1.5 通讯

    仓外分机到监控计算机之间的数据通讯可以是单独的有线或无线方式；也可以利用原有的粮情检测系统通讯线路，以降低投资成本。

3.1主要结构

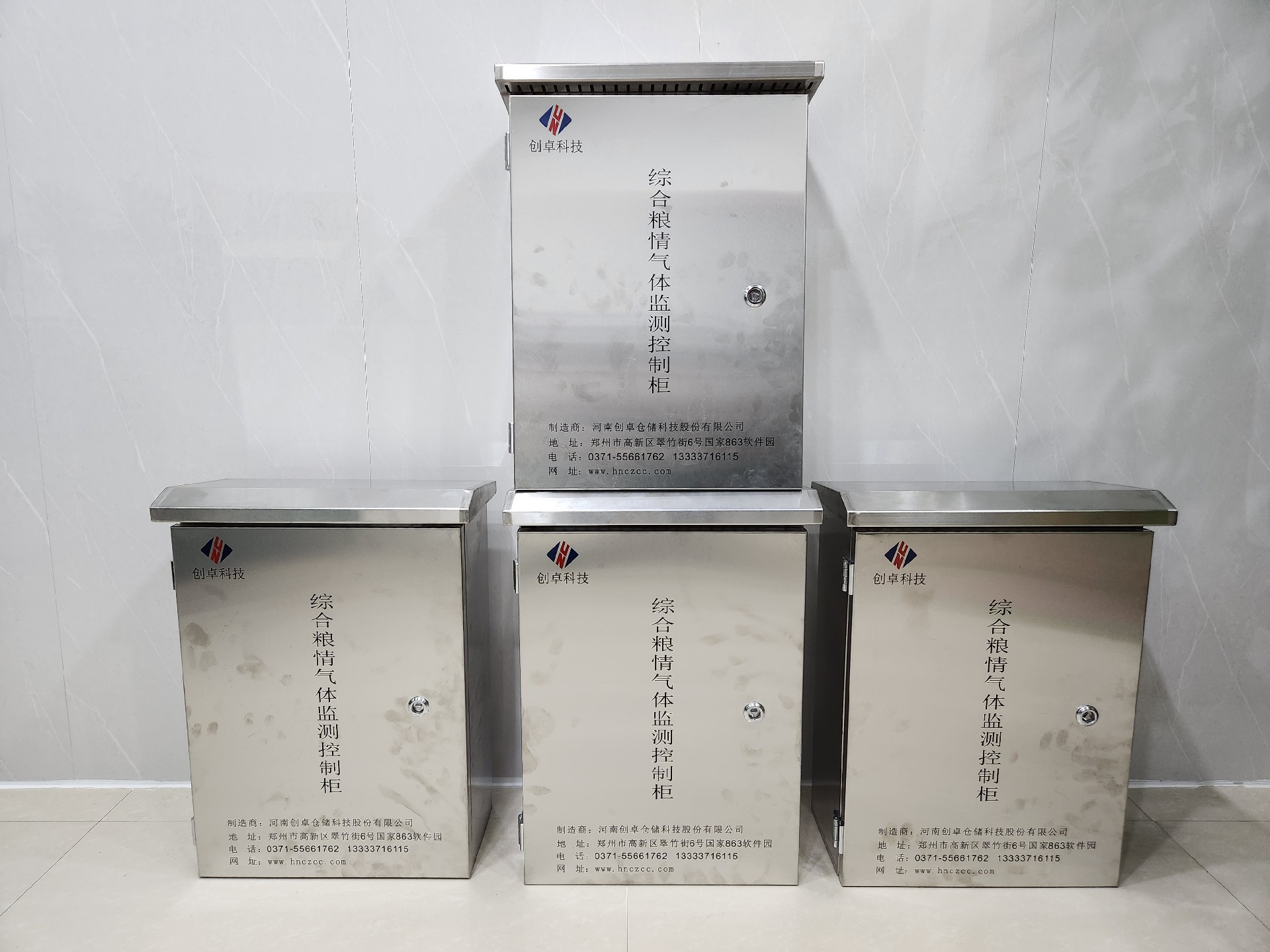

本产品主要由主机箱、诱捕器、采样选通器、气体检测箱组成，可根据具体需要选择功能模块。注：气体检测箱也可合并在主机箱内.

技术参数

a. 输入电源电压：AC220V，50Hz；

b. 设备额定功率：260W；

c. 温度测量范围：-40℃-125℃，精度±0.3℃；

d. 相对湿度测量范围：0-100%RH，精度±2%；

 e. CO₂浓度测量范围：0-50000ppm，响应时间<30s，分辨率1ppm；

 f. O₂浓度测量范围：0-25%，响应时间<30s，分辨率0.1%；

 g. PH₃浓度测量范围：0-1000ppm，响应时间<30s，分辨率1ppm；
