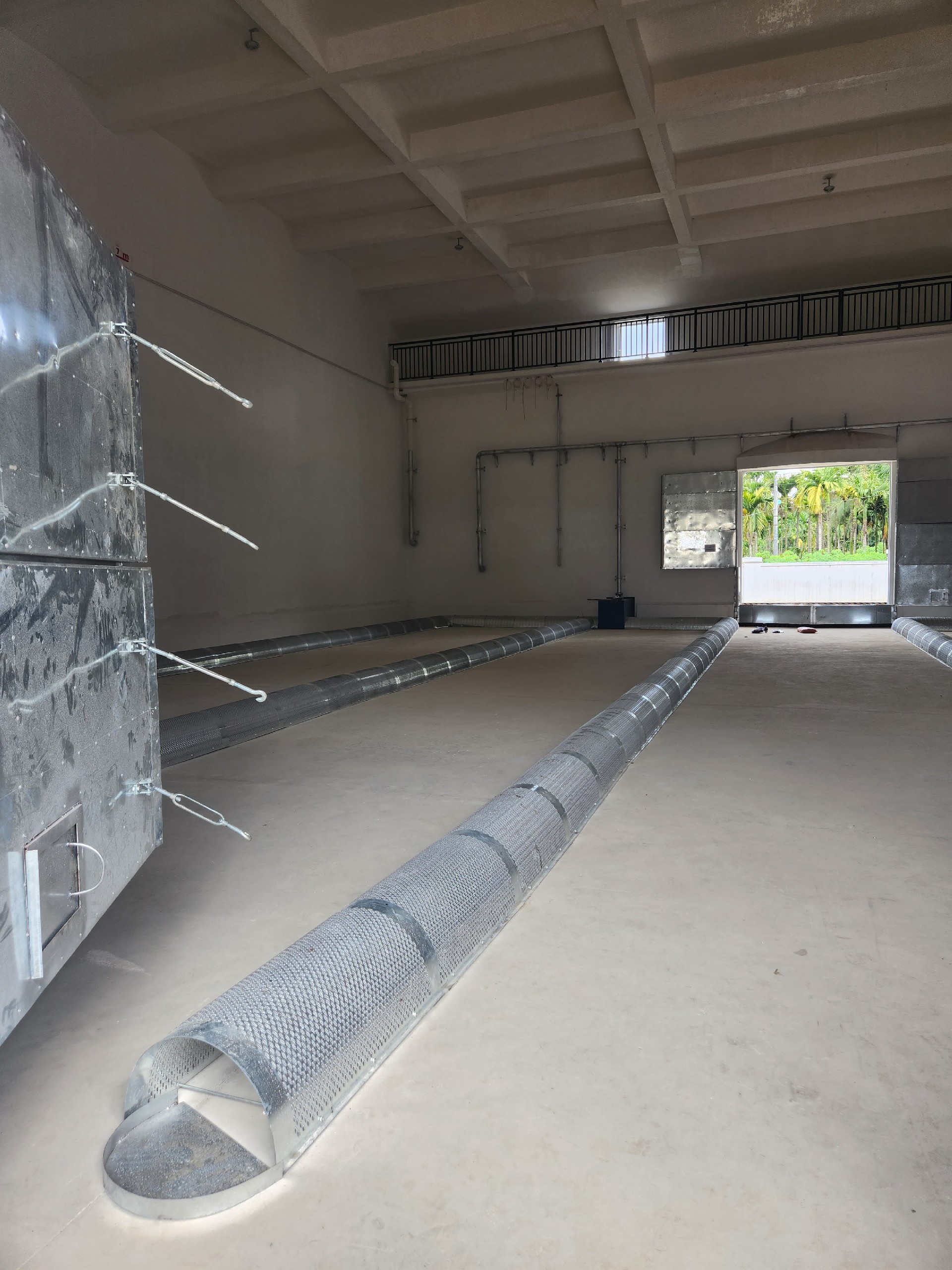

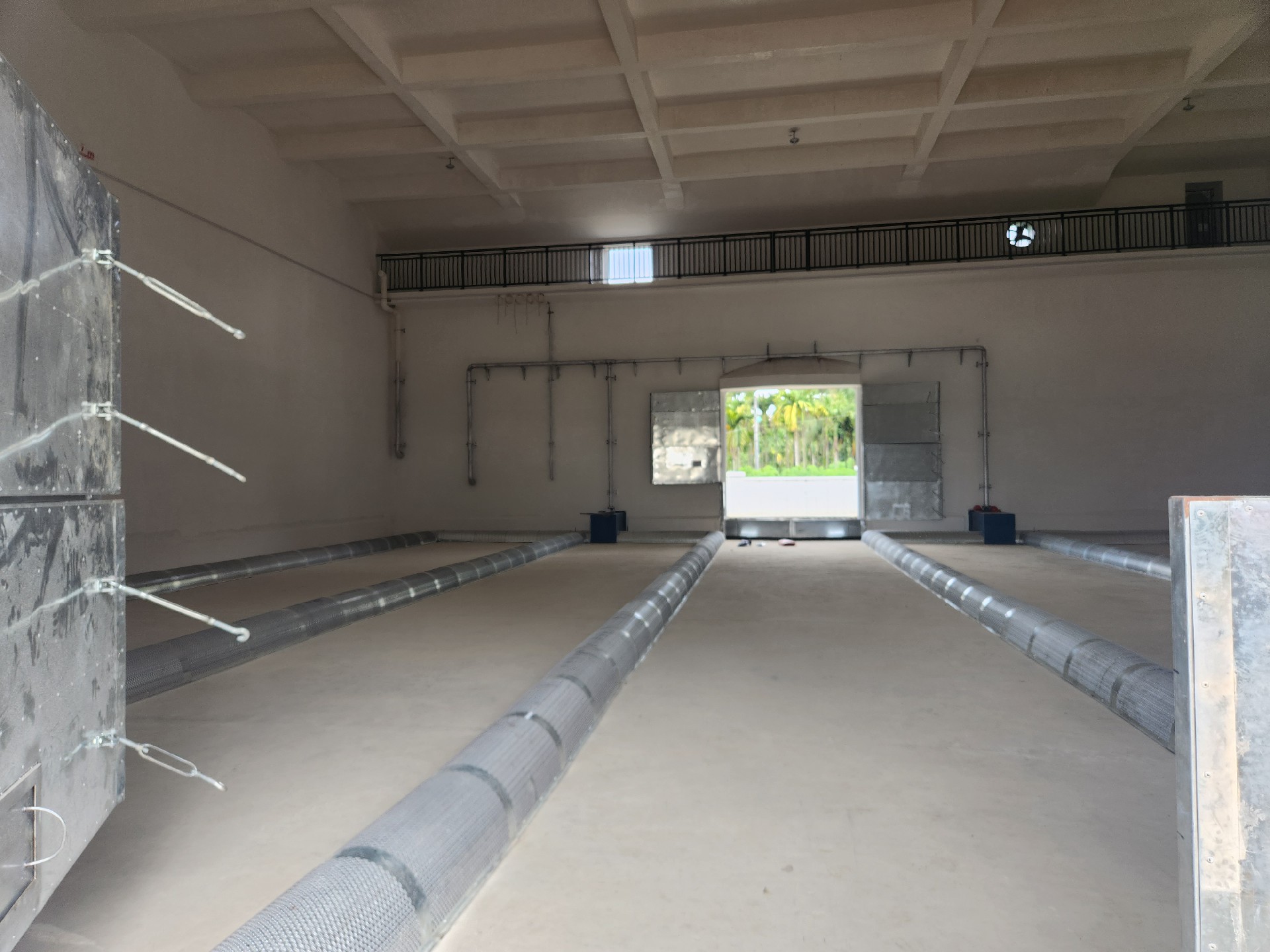

地上笼通风设备-现场安装图

粮库通风设备包括：地上通风笼通风地笼,地下笼通风设备适用于粮仓地下槽通风筛网的重要基础设施，适用于无底下槽的房式粮仓和露天散装粮垛，可使空气流均匀通过粮堆，有效的对粮食实施降温、降水，药剂熏蒸，起跳调质，排除残毒和异味等多项作业。

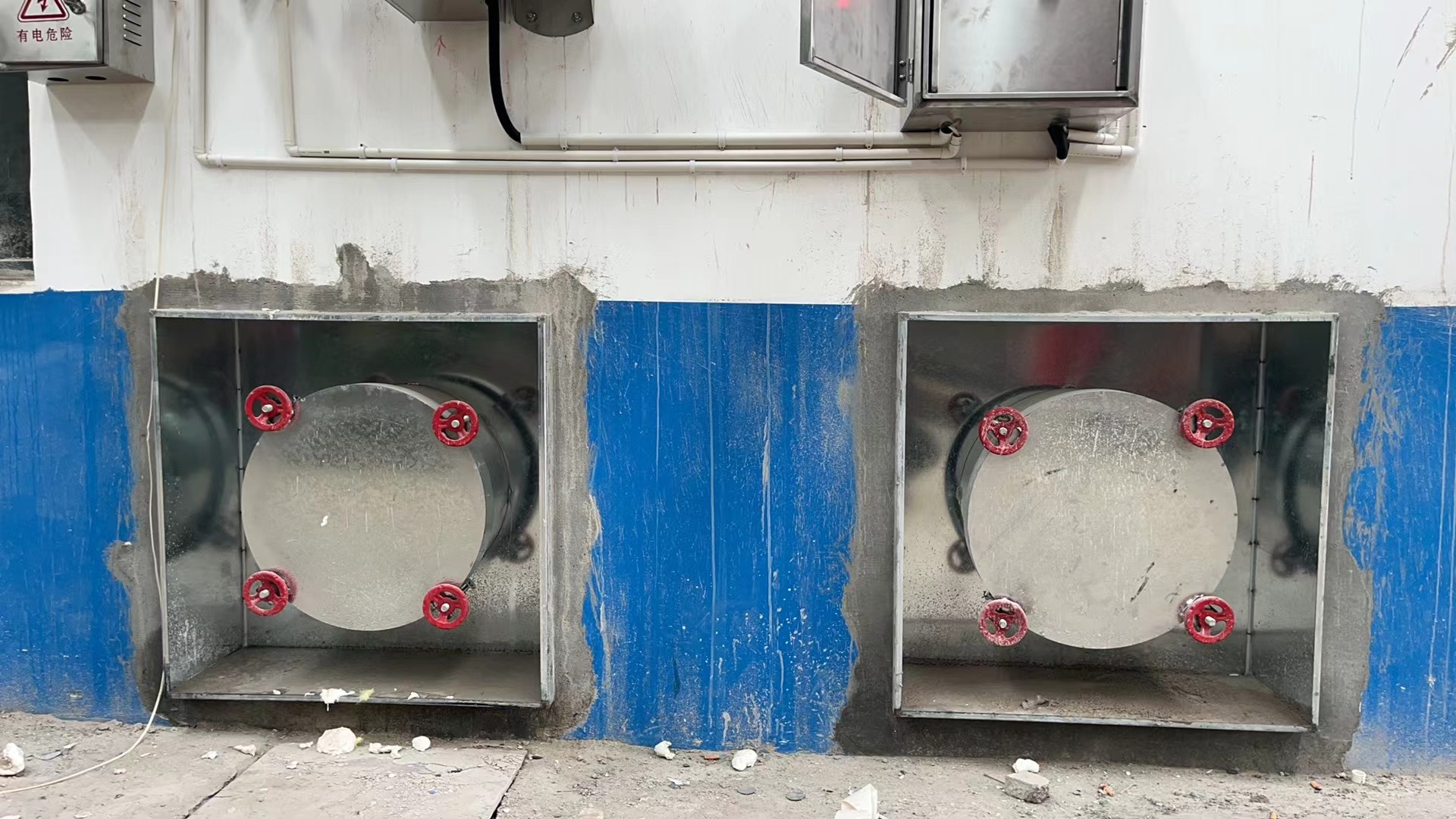

1、气流分配箱

1.1、规格：长1250mm×630mm×700mm 。

1.2、材料：气流分配箱由3mm优质钢板和角铁焊接而成；箱体采用3.0mm厚热轧钢板，内部框架采用30×2.5等边角钢。

1.3、表面：分配箱所有铁件除锈后刷防锈漆两道，明露部分再刷油漆两道；灰酚醛防锈漆两面（三峡牌）。

1.4、连接：分配箱前端与过墙管相连采用法兰联接，法兰制作平整，与墙壁采用对接方式，保证不漏粮。表面除锈内加强筋，内做热镀锌防腐处理。可承受6.5米粮高压力而不变形；分配箱后端与主风道采用压筋式连接。备有调节阀，调节阀为仓外调节式，起气体静压、均匀分配气流的作用；气流调节阀调节角度不小于80，布置在一机三道中间一个支风道、在一机四道中间二个支风道的第一节空气发分配上；检测孔位置在每个支风道的第一节空气分配器上，气流调节阀应作不低于热镀锌的防腐处理；箱体靠墙端卡装三元乙丙密封胶条，保证与墙体贴合严密，不漏粮（须与通风管口匹配，尺寸以实测为准）；与主、支风道连接端压制连接筋，互扣搭接，压筋宽度20mm，压筋深度7mm，压筋形状与主支风道一致，与其他部件连接后不得有翘拱现象，连接后所有缝隙不大于2mm。

2、主风道

4.1、规格：截面宽D400mm×260mm×长1500mm。

4.2、材料：采用2.0mm厚冷轧钢板制作。

4.3、表面：表面镀彩锌处理，镀层厚度≥10微米，耐腐蚀性能符合国家轻工产品金属镀层腐蚀试验结果的评价标准QB/T3822中简易10级制定级法的4级要求，保证防腐性能10年以上，镀层牢固，无剥落、气泡、针孔、锈斑等明显影响表面质量的缺陷；

4.4、开孔：靠墙侧冲制2排桥形孔，孔长20mm，孔高2mm，开孔率为8%--10%，内侧不开孔，以解决通风死角问题，孔眼不漏粮，支风道开孔率25%--35%，开孔均匀，无毛刺，孔宽度≤2mm。

4.5、连接：两端压制连接筋，互扣搭接，压筋宽度20mm，压筋深度7mm，与其他部件连接后不得有翘拱现象，连接后所有缝隙不大于2mm。连接处以压槽搭接以及自攻螺丝连接的固定方式，并且每段通风道至少3条加强盘筋固定。

4.6、配置：每件支风道配加强筋直径为Φ8mm的双头拉杆2根（每根配螺母4颗），拉杆及螺母均镀彩锌，确保连接处无粮食散漏问题。
