固定式环流熏蒸系统

环流熏蒸简介

环流熏蒸系统结构

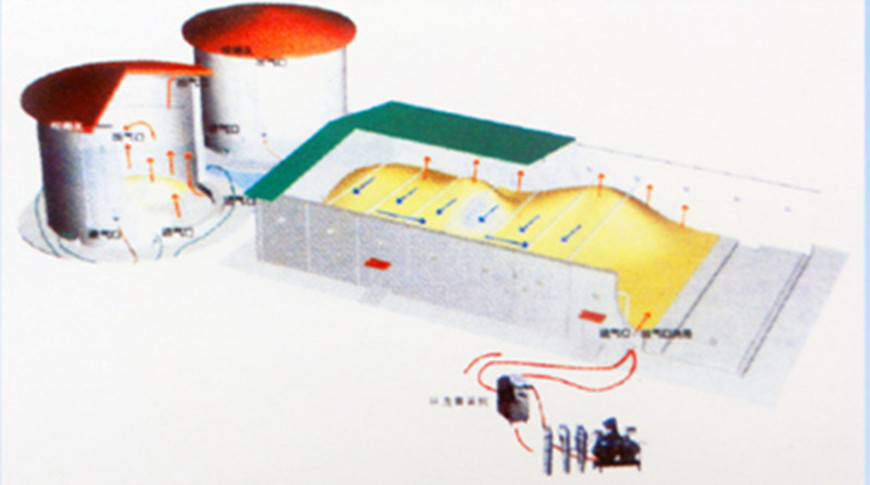

环流熏蒸系统是通过强制气流循环，促进熏蒸气体在粮堆中均匀分布，达到有效杀虫目的装置。环流熏蒸装置由施药装置、环流装置、检测装置和个人防护用品组成。

　1.1　施药装置

施药装置有钢瓶施药装置和仓外磷化氢发生器，可根据用户需要选择配置。

　1.1.1　钢瓶施药装置

由智能控制模块、减压汽化释温装置、汇流排、气体流量计、电磁阀等组成。采用瓶装的2：98磷化氢、二氧化碳混合气体作为熏蒸剂，实现混合气的减压释放及计量控制。常闭电磁阀设计具有停电自动保护功能，预留远程控制接口，可以实现远程监控功能。同时能够自动按照程序设定时间，进行施药、补药控制。适用于各种仓型，即可用于低浓度、长时间的环流熏蒸，也可用于高浓度、短时间的快速熏蒸。该装置设计先进，具有安全可靠、自动化程度高、控制精度高、使用方便等优点。

　1.1.2　仓外磷化氢发生器

仓外磷化氢发生器是我院科技人员在总结国内同类产品经验基础上，结合粮食储藏新技术和智能控制技术，设计制造的一种现场产生磷化氢的熏蒸装置。具有安全性能好、保护功能强、自动化程度高的高新技术产品。由可定时定量投药的投药器、反应器、过滤（净化）器、磷化氢气体与二氧化碳混合器、二氧化碳减压释温装置、感应压力表及控制器等组成。

　2.2　环流装置

由环流风机和管路组成，分为固定式、移动式和膜下内循环式。

　2.2.1　环流风机

采用防泄漏、防爆（不含电机）和抗磷化氢腐蚀性能的粮食熏蒸专用风机。环流风机与固定环流管路配套使用时，环流风机整体设有防护罩，保护风机防雨、防晒，同时保证正常散热。

　2.2.2　环流管路

固定式管路为不锈钢材质，壁厚为1.5mm。固定式管路风机进、出口及每一竖向支管与水平管处的连接采用金属软管。

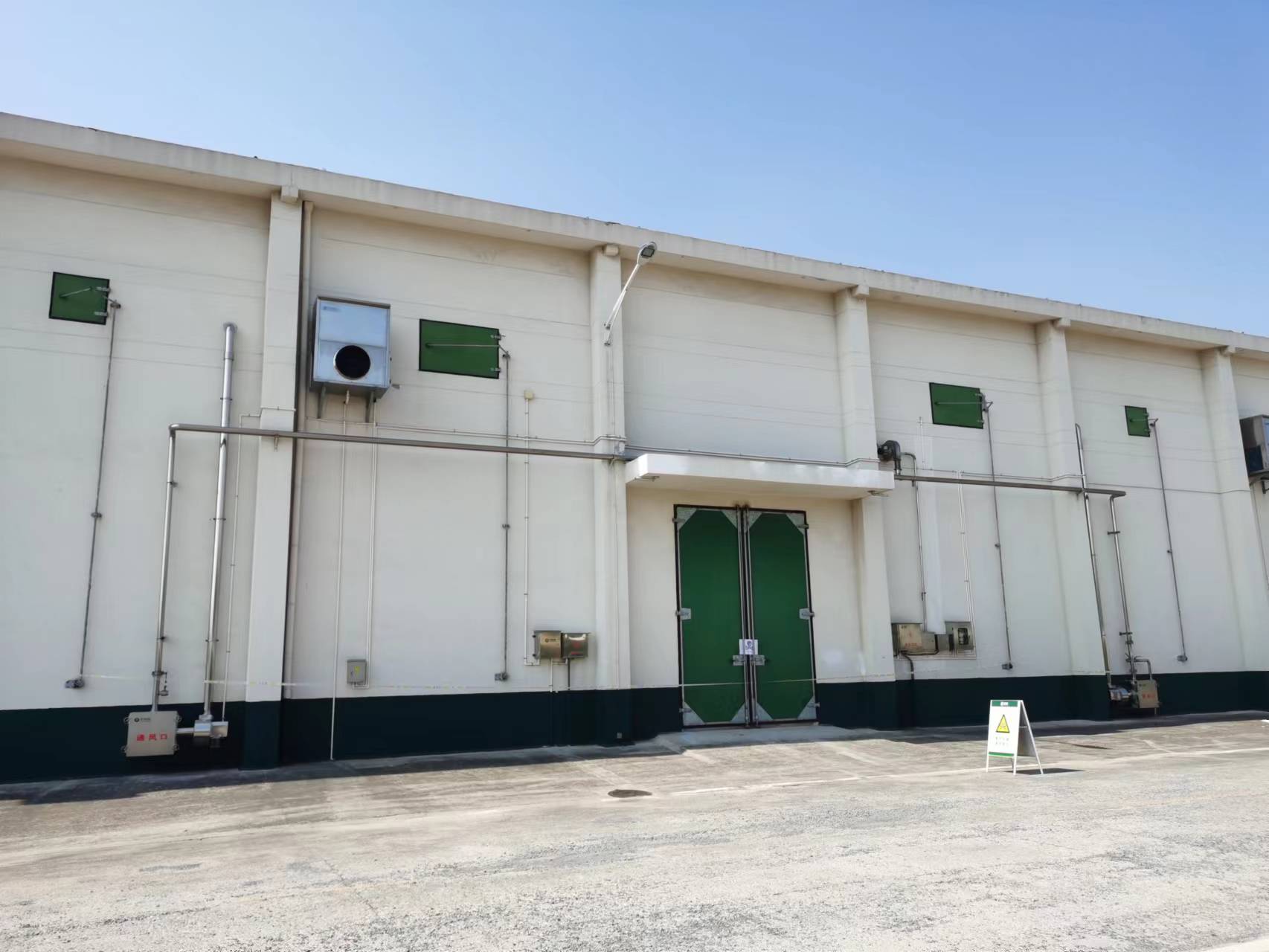

固定式管路一般每个廒间安装一套，（根据实际情况大跨度仓房考虑安装两套）主体固定在仓房外墙壁上。

　2.2.3　移动式环流装置

由环流机和移动软管组成。

环流机控制核心采用单片机控制，可完成全天后自动控制。管路采用具有耐磷化氢腐蚀性能、防泄露、移动方便、截面固定的材料。

　2.3　检测装置

由气体取样装置、检测仪、报警仪组成。

　2.3.1　气体取样装置

一般平房仓每廒间配有2套取样装置（特殊要求除外），保证每廒间不少于5个取样点。检测箱固定在仓房外方便检测的墙壁上。

　2.3.2　磷化氢检测仪

每个库点配备2台磷化氢检测仪。自带取样泵、取样范围大于50米。

　2.3.3　报警仪

每套熏蒸系统配备一台便携式磷化氢报警仪。

　2.4　个人防护用品

有防毒面具和滤毒罐。

　3.3系统性能特点

　3.1　系统稳定性

仓外磷化氢发生器PLC作为控制核心，智能控制施药量和施药速度及混合气的比例、温度、流量、压力，实现全自动无人熏蒸。根据化学反应动力学原理，编制完善的程序实现在反应全过程中磷化氢的生成量稳定，从而保证混合气兑比的稳定；检测仪采用气路阻容匹配原理，能保证快速稳定的检测。

　3.2　系统寿命

仓外磷化氢发生器按II类压力容器进行质量检验，严格保证产品质量；控制核心采用PLC，具有较高的可靠性。

　3.3　系统的安全性

仓外磷化氢发生器具有停电处理功能和残渣无公害处理功能，对操作人员和环境无危害，安全可靠。环流机设有与施药装置电路互锁功能，保证施药时环流机带走高浓度的药剂。环流机与发生器连接间设有单项流通设计，保证发生器与含氧环流气体隔绝，从而保证环流安全进行。报警仪采用粉尘密封防爆设计，使安全性得到最大限度的保障。

　3.4 整体设计先进性

系统采用模块化结构，具有互连性、兼容性，设有不同组合接口，能与其他产品之间实现无间隙组合使用。系统预留远程连结接口，通过可编程控制远程接口，实现远程控制自动熏蒸。

　3.5 系统可操作性和可维护性

仓外磷化氢发生器采用PLC作为控制核心，智能控制施药量和施药速度及混合气的比例、温度、流量、压力，实现全自动无人熏蒸，操作简单方便，自动化程度高。同时，设有手动和点动方式，方便检查维修。

仓外磷化氢发生器适用多种磷化铝药剂（包括片剂、丸剂），药剂使用率高，环境污染小。

系统采用模块式结构（按照关键元件独立成几大模块），易于操作和维修。控制系统设有手动和自动模式供选择，可根据需要选择相应方式进行熏蒸作业。
