内环流熏蒸控温系统


环流熏蒸系统结构

环流熏蒸系统是通过强制气流循环,促进熏蒸气体在粮堆中均匀分布,达到有效杀虫目的装置。环流熏蒸装置由施药装置、环流装置、检测装置和个人防护用品组成。

 2.1 施药装置

施药装置有钢瓶施药装置和仓外磷化氢发生器,可根据用户需要选择配置。

 2.1.1 钢瓶施药装置

由智能控制模块、减压汽化释温装置、汇流排、气体流量计、电磁阀等组成。采用瓶装的2:98磷化氢、二氧化碳混合气体作为熏蒸剂,实现混合气的减压释放及计量控制。常闭电磁阀设计具有停电自动保护功能,预留远程控制接口,可以实现远程监控功能。同时能够自动按照程序设定时间,进行施药、补药控制。适用于各种仓型,即可用于低浓度、长时间的环流熏蒸,也可用于高浓度、短时间的快速熏蒸。该装置设计先进,具有安全可靠、自动化程度高、控制精度高、使用方便等优点。


2 环流装置

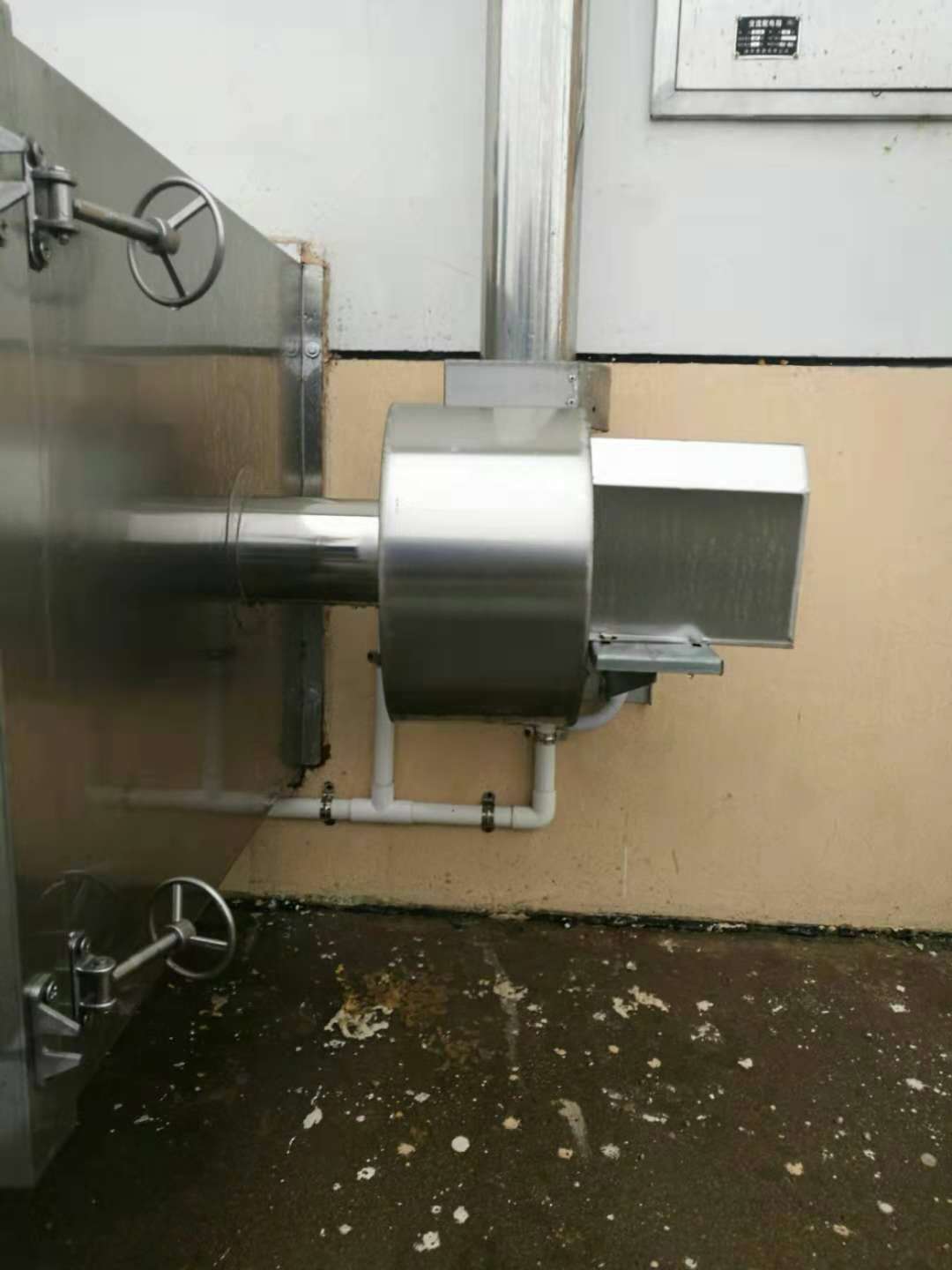

 2.1 环流风机

功率:0.55/0.75 kW

风压:850~950 Pa(与型号有关)

风量: 750/950 M3/h

气体交换次数:2~10次/天(根据仓容大小)

风机叶边缘速度:小于38.5m/s

 2.2 环流管路

固定管路材质:不锈钢、UPVC、镀锌钢管

移动管道软管材质:钢丝增强PVC管

膜下环流管道材质:无特殊要求采用UPVC

 3 检测装置

 3.1 磷化氢监测仪

测量范围:0~1000×10-6

最小显示值:≤10-6

响应时间:≤60S

测量误差:±5%

3.2 磷化氢报警

测量范围:0~20×10-6

最小显示值:≤0.1×10-6

响应时间:≤30S

测量误差:±2%
