内环流熏蒸控温系统


内环流控温系统

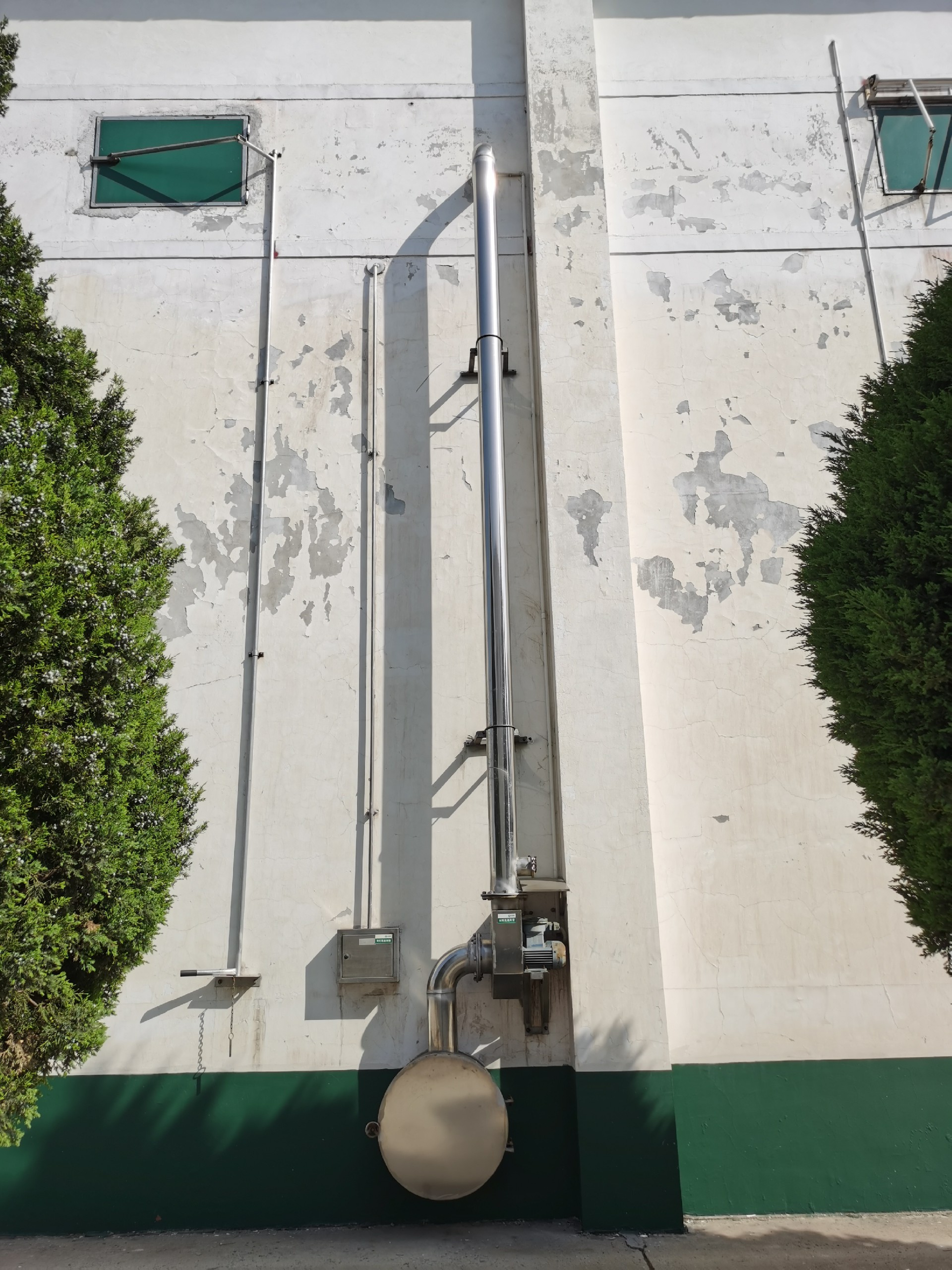

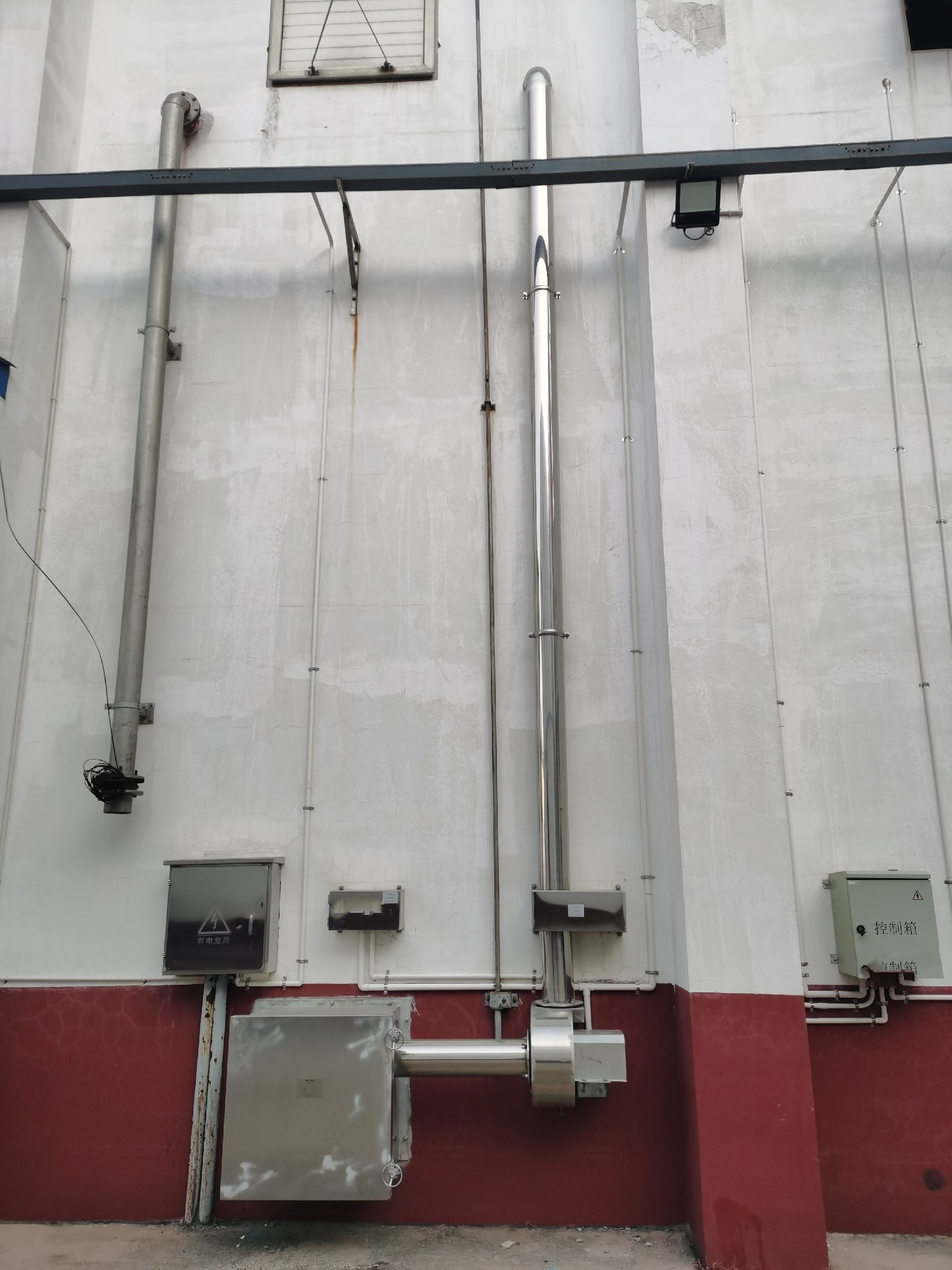

　　内环流控温减损储粮系统，包括储粮粮仓、环流管道、环流风机、控制器、仓温传感器，环流管道包括通风道、保温横管、保温竖管、过墙管，通风道设于粮仓底部，通风道与通风口相连接，环流风机安装于外仓壁上，通风口与环流风机的进风口连接，保温横管与环流风机的进风口连接;环流风机的出风口与保温竖管连接，过墙管一端与保温竖管连接、另一端伸入粮仓内，仓温传感器与控制器连接，通过环流管道实现仓内的整体环流熏蒸;系统降温通风采用的是内部气流循环方式，不会损失粮食的内部水分，具有高效、节能、环保的特点，利用内环流的管道还可以实现环流熏蒸，两种方式结合，可以大大提高利用效率，减少设备投资。

　　主要特点

　　环流风机的出风口与保温竖管连接，过墙管一端与保温竖管连接、另一端伸入粮仓内，仓温传感器与控制器连接，通过环流管道实现仓内的整体环流熏蒸;系统降温通风采用的是内部气流循环方式，不会损失粮食的内部水分，具有高效、节能、环保的特点，利用内环流的管道还可以实现环流熏蒸，两种方式结合，可以大大提高利用效率，减少设备投资。

　系统主要构成

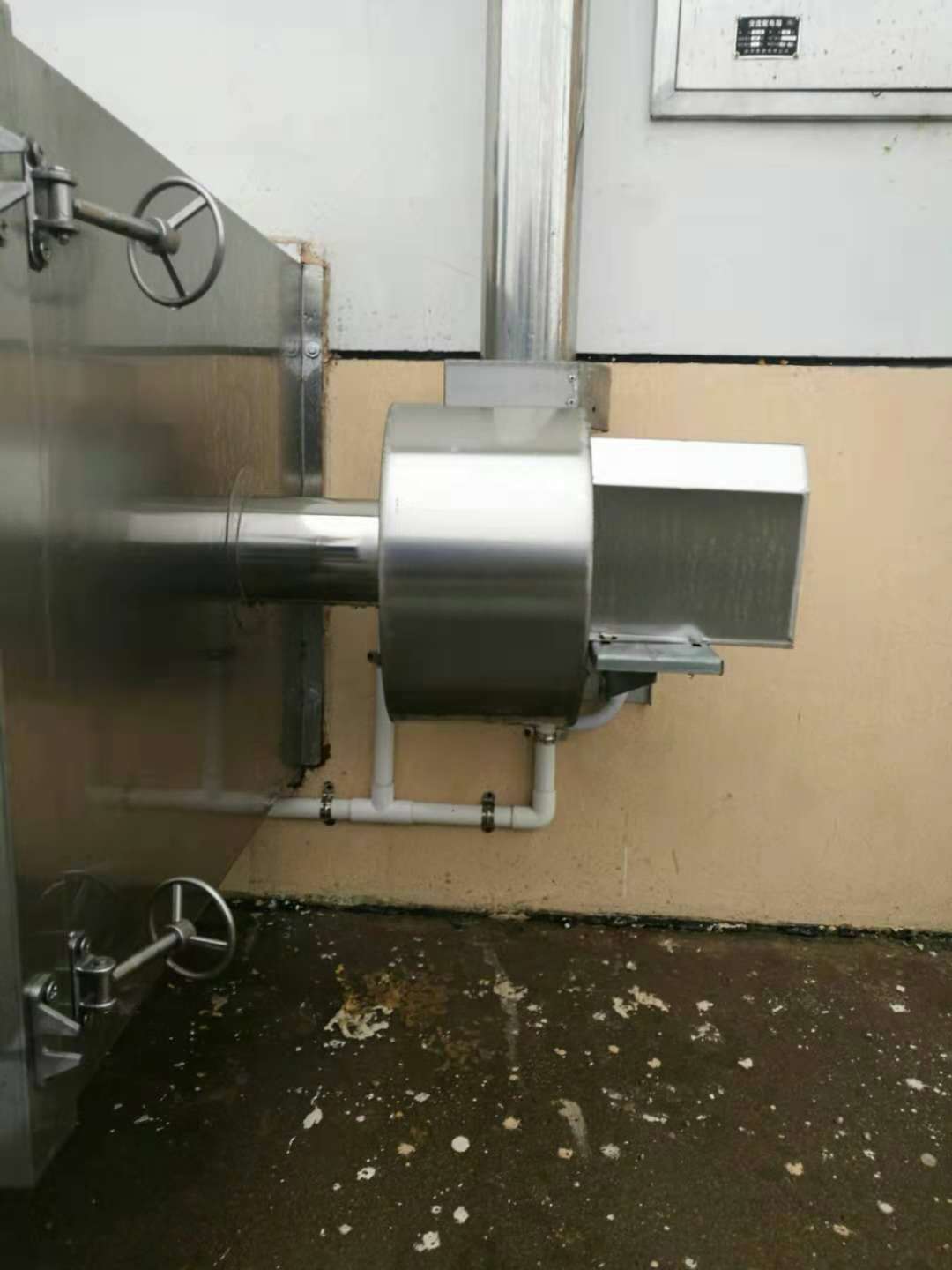

1、风机　　该装置不仅用于仓内的环流降温还可进行磷化氢环流熏蒸　　1、空气交换次数= 1-3次　　2、粮堆表面风速= 0.0012米/秒　　3、风机风量= 962 m3/h 　　4、风压≤1000pa，　　5、风量：≤1000m3/h。　　6、电机功率：0.75kw
2、保温通风口　　通风口尺寸：650*700mm 　　材质：SUS304 　　厚度：2.0mm 　　保温材料：岩棉　　保温材料厚度：30mm
3.环流管道　　管道外径：133mm，壁厚1.5mm, 　　材质：SUS304 　　内径：89mm，壁厚1.5mm，　　材质：SUS304 　　保温材料：岩棉

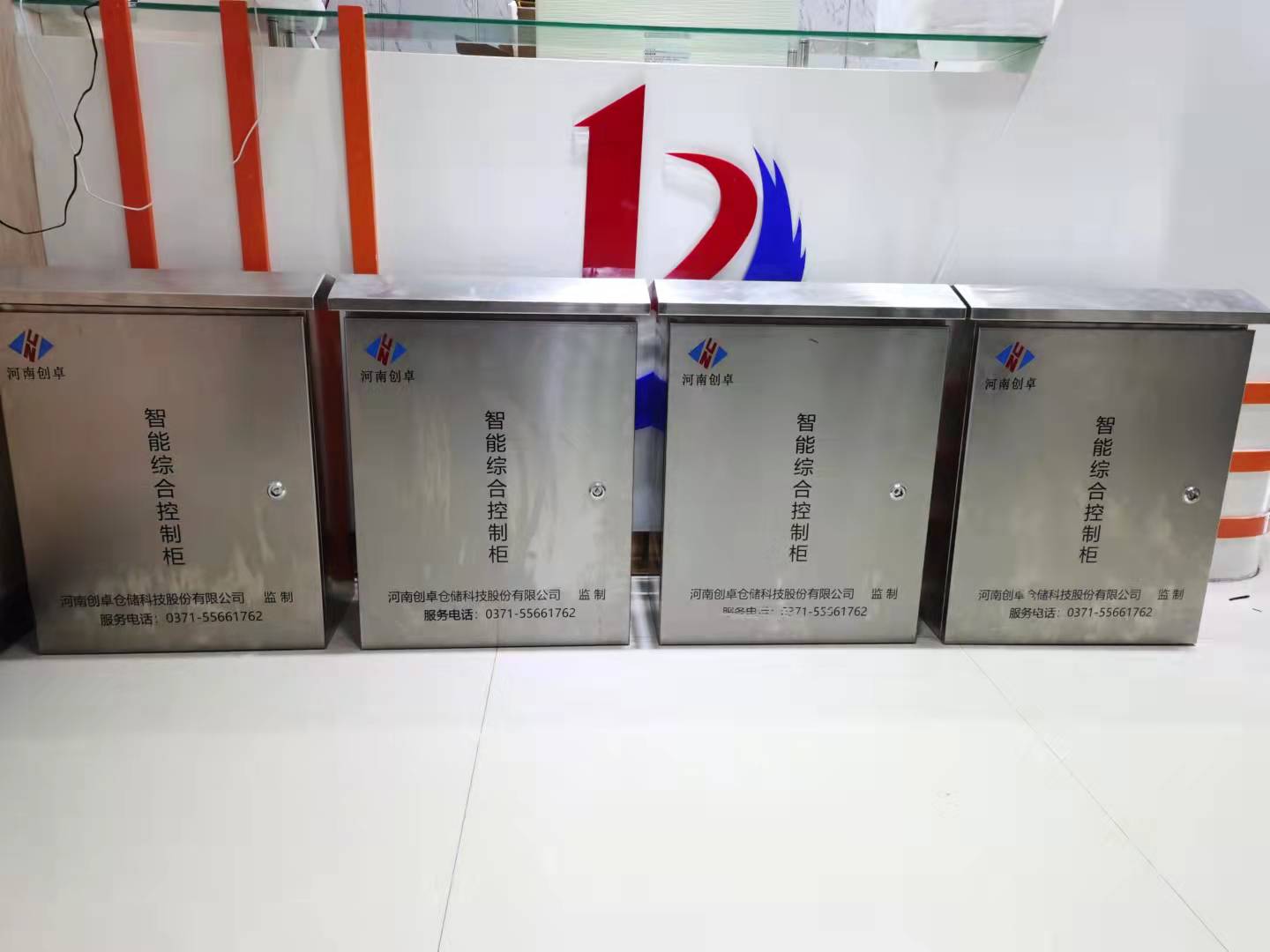

4.智能终端控制柜　　设计专用控制模块，控制模块与粮仓测温系统相连接，自动采集粮层温度，控制电动蝶阀和风机的开启和关闭。控制柜6寸液晶屏显示，触摸屏控制。　　系统处理器及其配套设施要合理配置，技术先进，质量可靠。碳钢喷塑处理，厚1.5mm，具备SPD、TVS等多种先进防雷击装置和防水保护。采用高性能的ARM11处理器，采用Linux嵌入式系统，最多可控制20路220V电动开关，24位AD来采集数据，两路RS485通信接口和现场的控制系统组成通信网络。　　功能1：手动模式：可手动触摸任意一台环流熏蒸设备进行环流降温，根据屏幕数值显示，满足要求后手动关闭。　　功能2：自动模式：设定好条件后，确认即可，系统根据仓内的温度湿度变化，自行判断开启和关闭的时间。
