内环流控温系统3

　2.2　环流装置

由环流风机和管路组成，分为固定式、移动式和膜下内循环式。

　2.2.1　环流风机

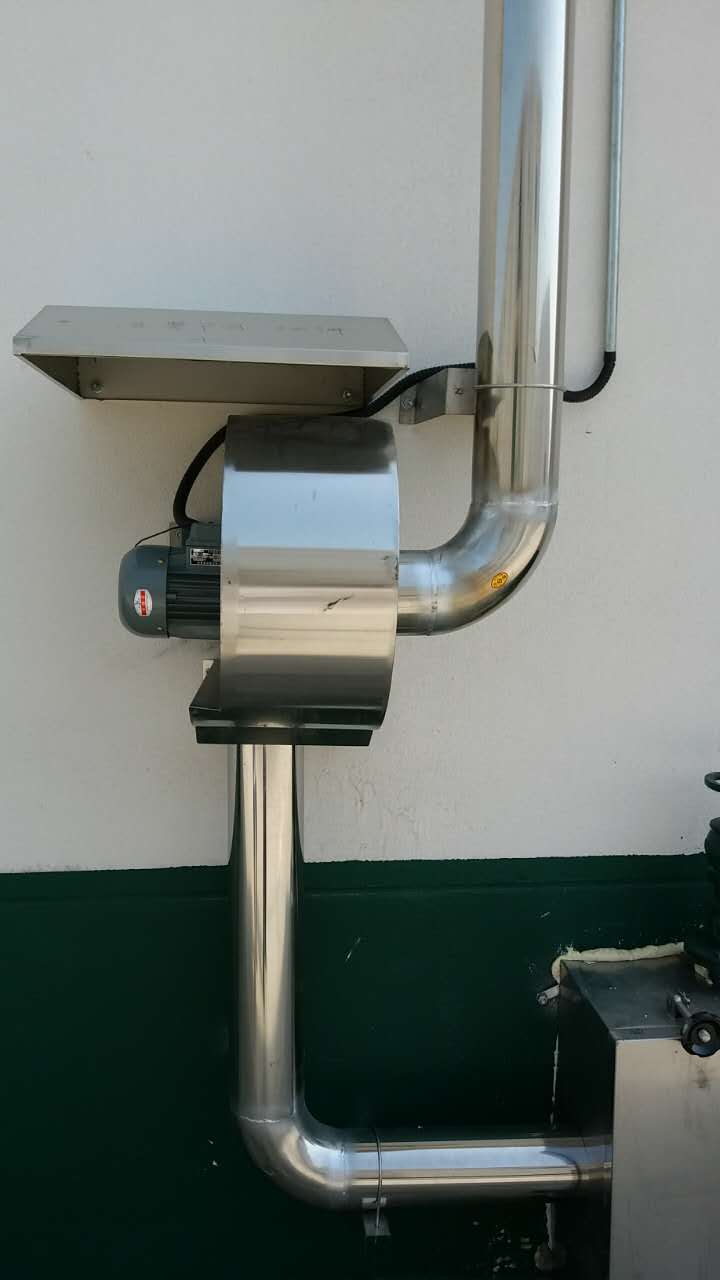

采用防泄漏、防爆（不含电机）和抗磷化氢腐蚀性能的粮食熏蒸专用风机。环流风机与固定环流管路配套使用时，环流风机整体设有防护罩，保护风机防雨、防晒，同时保证正常散热。

　2.2.2　环流管路

固定式管路为不锈钢材质，壁厚为1.5mm。固定式管路风机进、出口及每一竖向支管与水平管处的连接采用金属软管。

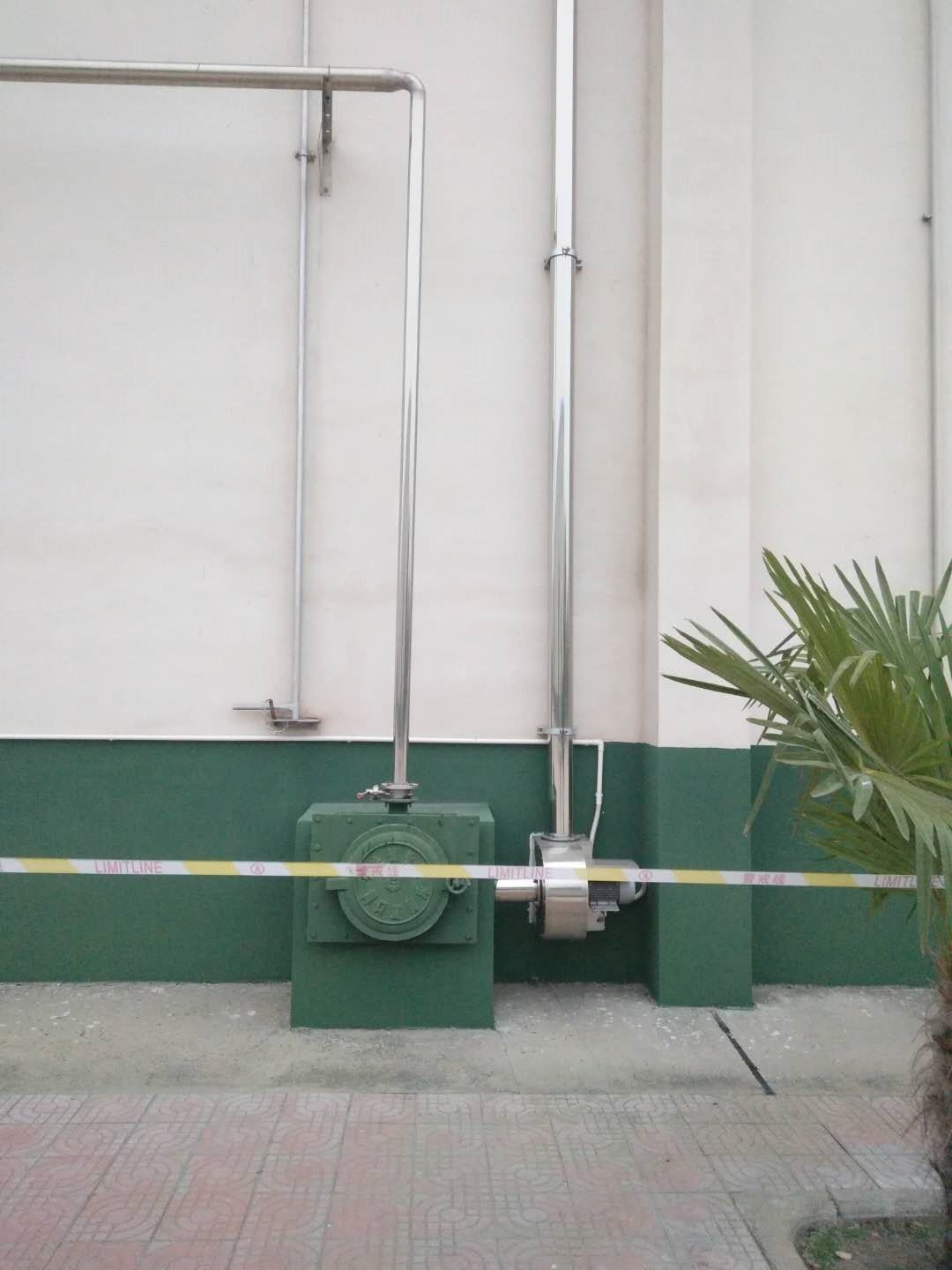

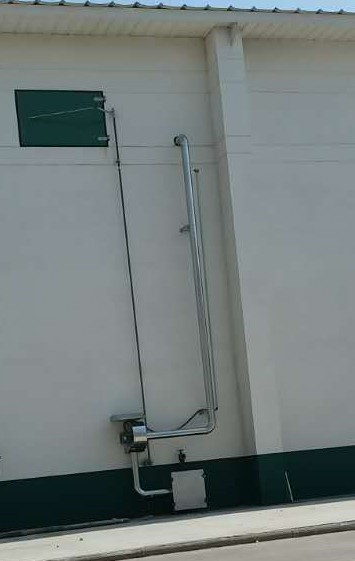

固定式管路一般每个廒间安装一套，（根据实际情况大跨度仓房考虑安装两套）主体固定在仓房外墙壁上。

　2.2.3　移动式环流装置

由环流机和移动软管组成。

环流机控制核心采用单片机控制，可完成全天后自动控制。管路采用具有耐磷化氢腐蚀性能、防泄露、移动方便、截面固定的材料。

2　环流装置

　2.1　环流风机

功率：0.55/0.75 kW

风压：850～950 Pa（与型号有关）

风量： 750/950 M³/h

气体交换次数：2～10次/天（根据仓容大小）

风机叶边缘速度：小于38.5m/s

　2.2　环流管路

固定管路材质：不锈钢、UPVC、镀锌钢管

移动管道软管材质：钢丝增强PVC管

膜下环流管道材质：无特殊要求采用UPVC

　3　检测装置

　3.1　磷化氢监测仪

测量范围：0~1000×10^-6

最小显示值：≤1×10^-6

响应时间：≤60S

测量误差：±5%

3.2　磷化氢报警

测量范围：0~20×10^-6

最小显示值：≤0.1×10^-6

响应时间：≤30S

测量误差：±2%
