公司研发创新产品-储粮害虫远程监视检测终端系统，进入市场应用，迎接市场的检验。

                                                               储粮害虫远程监视检测终端（型号CZ-13002，以下简称终端）为“十三五”国家重点研发计划项目“粮食虫害及控制的智能化实时监测预警技术研究”（2017YFC1600804）的研发成果，由河南工业大学和河南创卓仓储科技股份有限公司联合研制。本说明书包括有关监测终端安全、性能、操作、维护、维修等方面的信息，使用前请仔细阅读并按程序操作。

1.1 终端主体功能

A、储粮害虫远程监测

适宜条件下储粮易于发生害虫，其中最容易和较早发生害虫的部位是在粮堆温度较高处。大型粮仓储粮中粮堆表层往往温度较高，这些部位设置害虫监测点更有利于早期发生害虫、对此监测可在害虫较少时发现、提示早期防治以避免损失增大等。储粮中主要发生鞘翅目和鳞翅目昆虫通常易于首先出现在粮堆上部和表层。

储粮害虫多具有趋暗光性、趋钻孔性等，本监测终端的诱捕器内放射状分布的诱虫通道可引诱害虫，置于集虫杯内底部视频观测平台的害虫可利用摄像头拍摄监测，视频监测的视频和图像可通过无线网络在手机APP中观察到。

B、熏蒸（气调）中杀虫效果监视

    诱捕器采用防熏蒸设计。在终端视频观测平台放置试虫样本，置入熏蒸或气调密闭环境内，可通过手机APP和终端装置远程监视杀虫过程中的害虫存活状态，进而直观可见地监测杀虫效果，并据此确定有效杀虫时间，避免熏蒸和气调杀虫失败。

C、其他综合功能

本终端是基于害虫诱捕技术、视频与图象采集、远程信息监测、移动网络等与一体的储粮害虫在线监测装置，具有以下诸多方便功能：

（1）安装方便，用户可根据实际需要任意布置诱捕器的位置。接上电源、插上天线即进入自检状态，同时打开诱捕器开关，5分钟内自动完成与信息监测终端的链接。

（2） 诱捕器采用低功耗电池无线供电模式，内置两只18650电池，充电一次使用3-4个月，预留有充电接口，支持手机唤醒设备。

（3） 终端自带无线收发单元，内置1 路GPRS(支持2/3/4/5G)通信接口和物联卡。具备随时随地实时动态查看、录像、拍照等功能。

（4）手机APP，轻松实现远程实时动态监测，录像、拍照任意保存。可满足同时多点位查看或拍照，全高清分辨率。

（5）实际应用证明，该系统的诱捕器可比取样过筛方法更早检测到害虫（可提前1-2个月发现粮堆中的玉米象等）。

1.2终端组成与结构

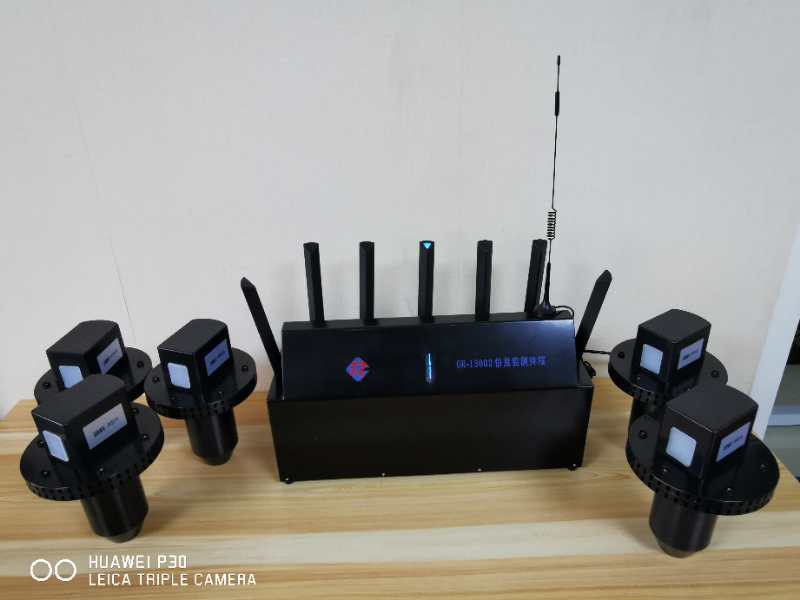

该设备由信息监测终端和集成诱捕器组成，每套装置配置1个监测终端和若干个集成诱捕装置（图1）。一般建议为在监测害虫发生情况时配套诱捕器1-5个，监视杀虫效果时可以减少诱捕器使用数量。其中，监测终端置于仓内入口平台处，其4G、5G的天线置于仓外。

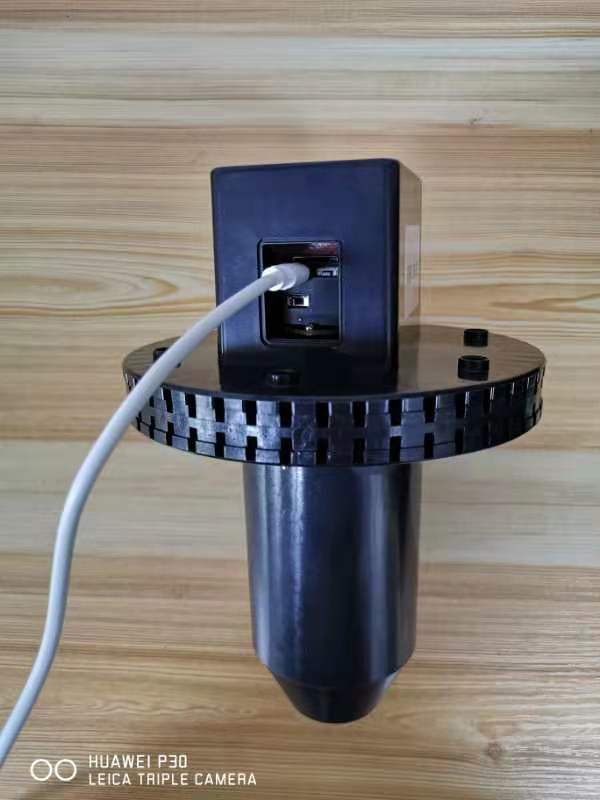

集成诱捕器分别置于粮堆四角和中心部位。集成诱捕器的组件见图2、图3。其中，1-摄像\通讯\电源\控件室；2-插卡\开关\充电 窗口；3-SD 卡插孔；4-充分插孔；5-复位开关 ；6-电源开关；7-插卡\开关\充电 窗口密封硅塑胶；8-诱虫通道孔；9-放射分布的诱捕孔道；10-集虫杯；11-观测平台；12-光源；13-摄像头；14-电源。
