内环流控温系统

发布:2024-05-18    浏览:80 次    来自:本站

内环流控温系统技术

内环流控温技术原理

系统通过仓内底部地上笼、空气分配箱、环流管、环流风机、仓内空间与粮堆形成闭合回路。在环流风机的作用下,将粮堆中的湿热空气经环流管抽至粮面空间,经空调或除湿机进行除湿降温后,干冷空气经粮面由上而下渗透到粮堆,再由环流管抽回到粮面空间再进行除湿制冷。如此干冷空气和湿热空气循环交换,达到均衡粮堆温湿度的作用。

平房仓仓内环流工作原理图

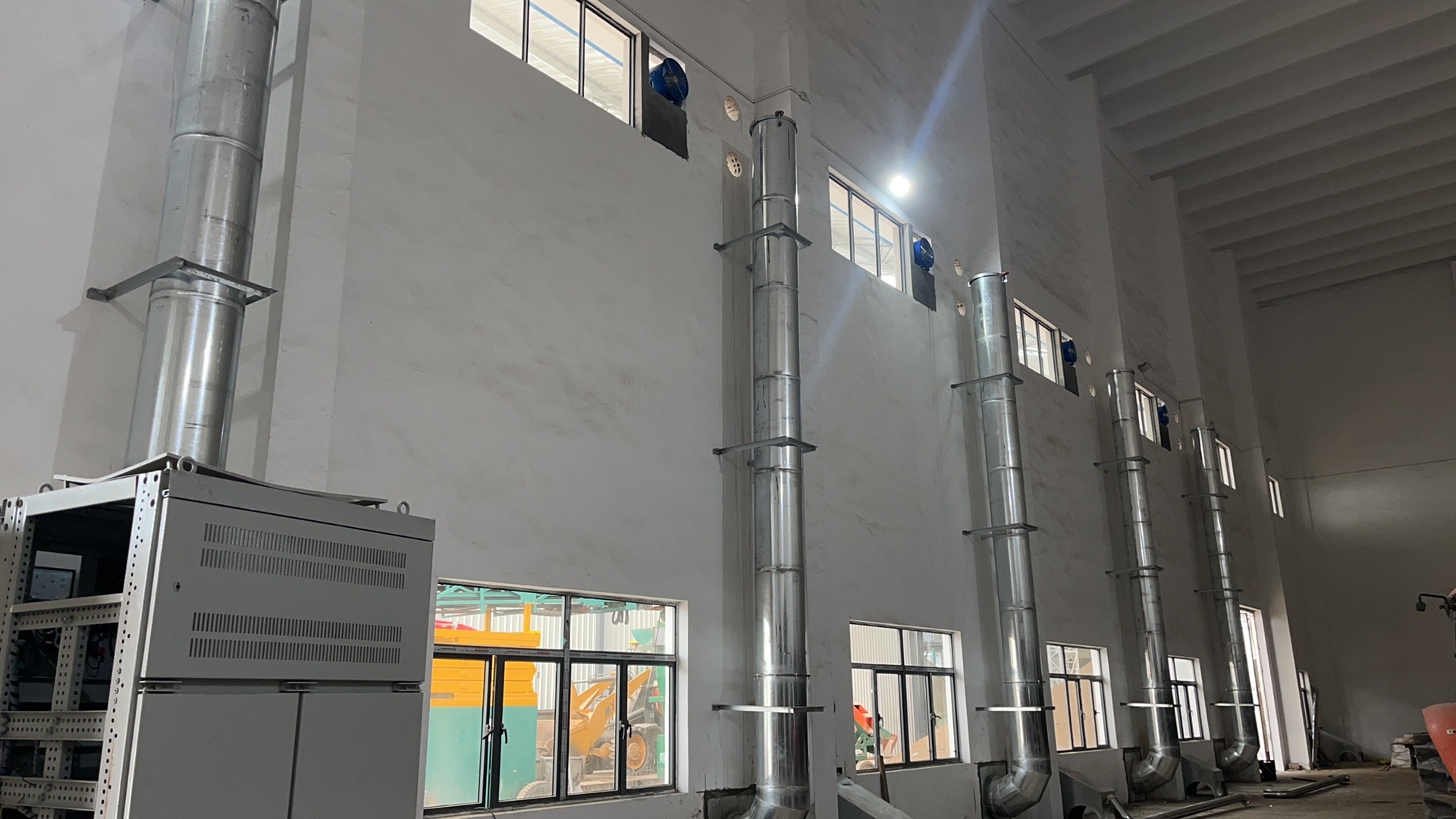

仓房南、北檐墙各安装两台壁挂式空调,地上笼的分配箱上方各安装一根竖管,并在竖管顶部配备一台单管风机,形成仓内环流系统。


 内环流技术构成

1、在仓内安装空调

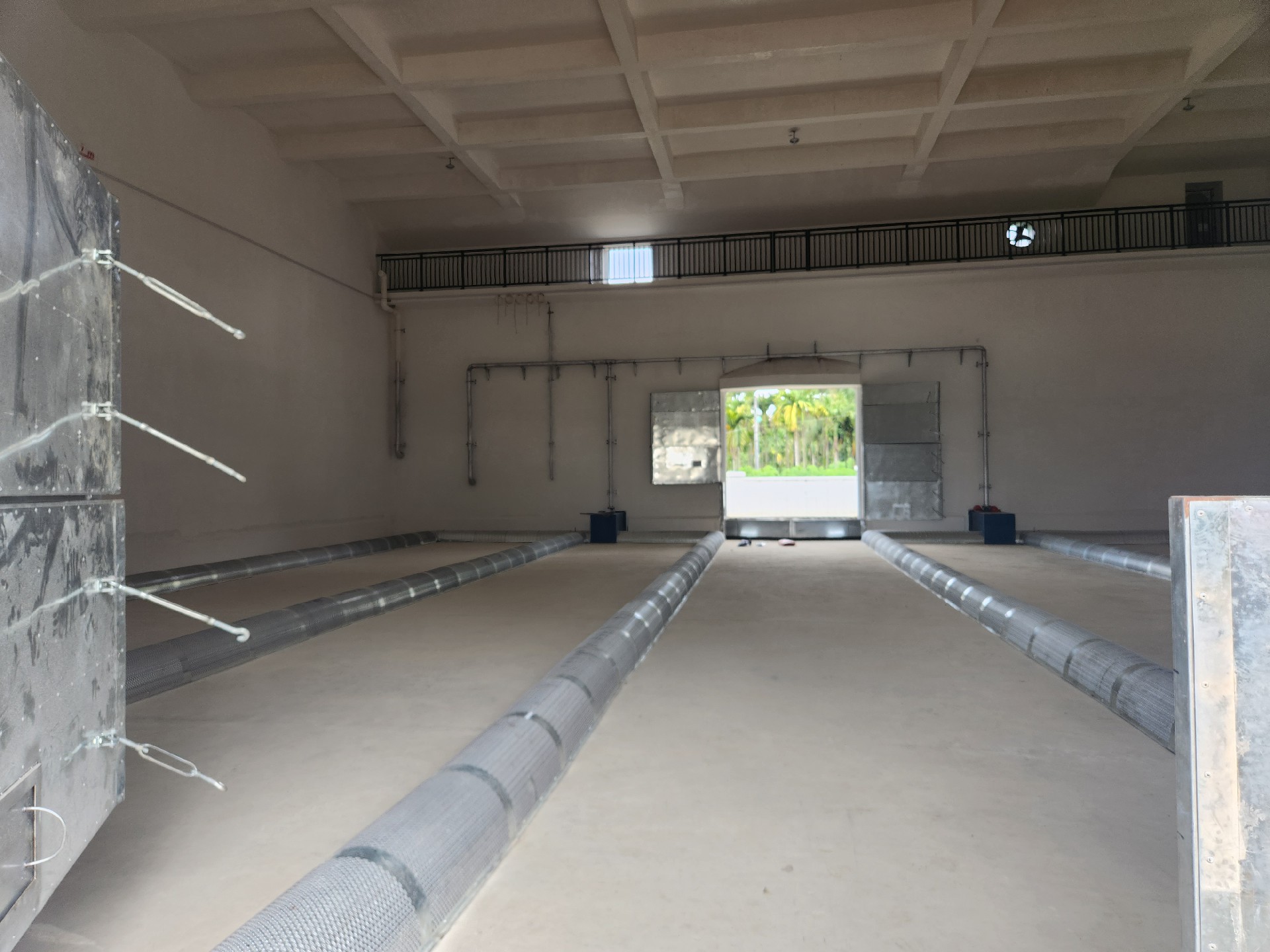

2、在仓房地上笼6个通风口分配箱上各安装1支竖向环流管(用镀锌管或PVC管),直径11厘米、高6米,使之与地上笼形成仓内环流通风系统。

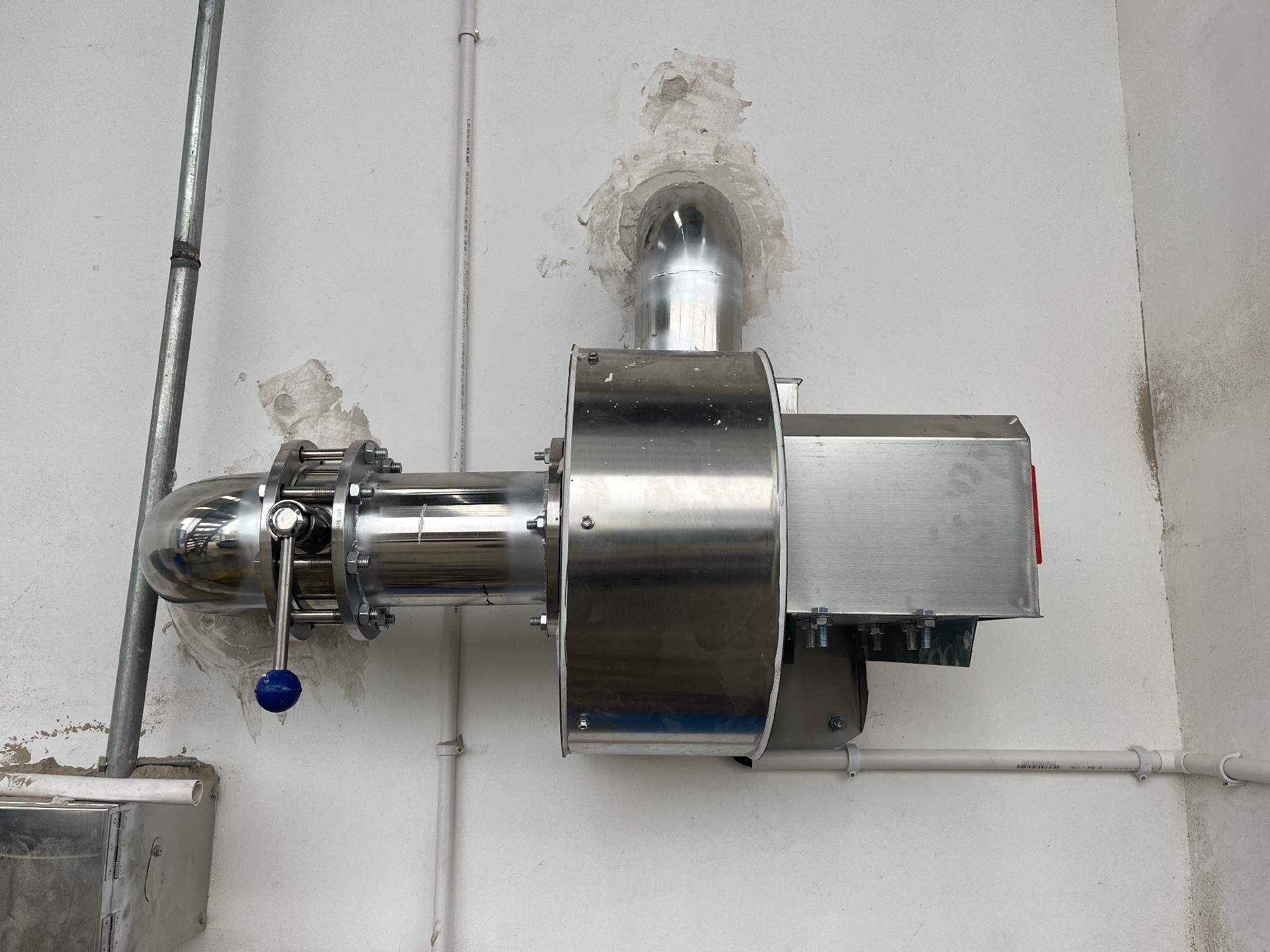

3、在仓、在仓外每支外环流管上方安装1台功率为0.75KW的小功率离心风 机,外每支外环流管上方安装1台功率为0.75KW的小功率离心风 机,主要用于环流熏蒸,也可用于缓速环流均温,内外管道通过闸阀切换。






       平房粮仓仓内环流均衡温湿度储粮技术配套设施,它包括至少一空调、一地上笼和至少一气流管道;所述空调装设在平房粮仓上部,且吹气口向下,以向下吹出气流;所述地上笼装设在平房粮仓地面,且包括多个并排的气管和至少一接通气管的空气分配箱,所述气管设贯穿内外的气孔以吸收气流且流至空气分配箱;所述气流管道竖直装设在平房粮仓内,且下端接通空气分配箱,所述气流管道设风机,以通过风机将气流从气流管道上端口排出;通过空调、地上笼、气流管道配合风机组成环流均衡温湿度系统。它具有如下优点实现均衡控制粮仓内温度和湿度,能有效避免粮仓内粮食发霉发热温度,能适应东南沿海高温高湿环境,且人工成本大大降低,用电成本大大降低,粮食损耗降低。


想了解更多有关粮仓内环流控温系统的相关知识,请联系李经理:13333716115  0371-55661762
