智能通风控制系统

发布:2023-11-30    浏览:306 次    来自:本站

智能通风控制系统

CZ-TK600智能通风控制系统,采用智能控制技术,实现手动或远程自动控制通风门窗、通风口以及轴流风机窗的开关及运行。达到调质通风、换气通风、排积热通风、保水通风、降温通风和均温通风等功能,提高通风效率、降低通风能耗,有效的实现安全储粮的目标。
该系统与粮情测控子系统联动,通过粮仓温湿度数据采集比对,准确判断通风条件的最佳时机,避免低效通风、无效通风、过度通风和有害通风现象的发生。当仓内的温度提示需要通风时,可以通过系统软件远程控制仓窗开启,并在通风一段时间后再予以关闭。
其中智能通风控制软件主要通过多功能粮情监控软件获得的粮食温湿度、水分等信息以及通过粮库小型气象站获得的粮库小系统的温湿度、风力风速、雨量等信息,通过通风控制模型获得最适合的通风时间、通风方式等数据,提醒工作人员进行通风或者直接进行自动通风。通过与小型气象站和通风控制系统的集成,可以实现对粮食的分仓保管的精细化管理。通过对通风控制器及通风控制机柜的远程控制,可以实现对仓房通风的自动控制。

 系统主要组成部件

执行机构
1.采用一体式减速电机
2.具有防水、防尘等基本功能
3.有自锁功能
4.有限位保护装置
小型气象站
小型气象站可对雨量、温度、湿度等气象要素进行全天候精确测量,和通风主机以无线方式通信,将采集到的数据上传到通风主机,通风主机根据这些数据和粮库保管员的配置信息来决定智能通风的模式。
1.可靠运行于各种恶劣的环境,低功耗、高稳定性、高精度
2.完善的防雷击、抗干扰等保护措施
3.采用全不锈钢支架,外形美观、耐腐蚀、抗干扰
4.温湿度传感器采用进口一体式温湿度传感器,高精度高可靠性
5.支持有线、无线通信,安全可靠
6.供电电压:直流12V
7.功耗:3W
8.环境温度:-40~+85℃
9.气温:测量范围-40℃~+125℃ ,测量误差±0.5℃
10.气湿:测量范围0~99%RH,测量误差±3%RH
11.降雨量:0-10级,精度1级
12.风速:0-30米/秒 精度1米/秒

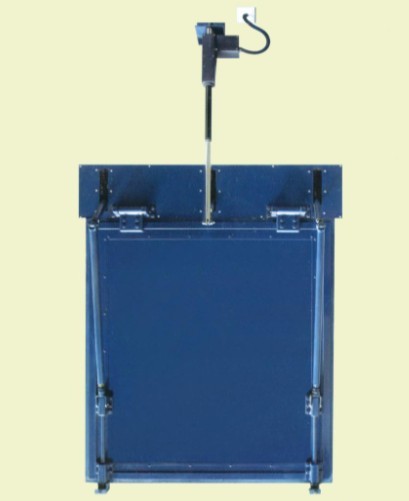

自动通风窗
         执行机构传动方式为电动。采用涡轮蜗杆电机结构,最大推力为6000N。
         开启和关闭能及时到位,并有限位保护和信号反馈装置,可对电机实时保护。
         开启角度大于等于100度。
         自动开启或关闭的时间不大于30s。
         开启和关闭时最大功耗:50W。
         自动通风窗由窗体、转动装置和执行机构构成,结构合理、操作灵便,具有坚固耐用,密闭性好、防水、防晒,阻然、耐腐蚀等优良性能特点。

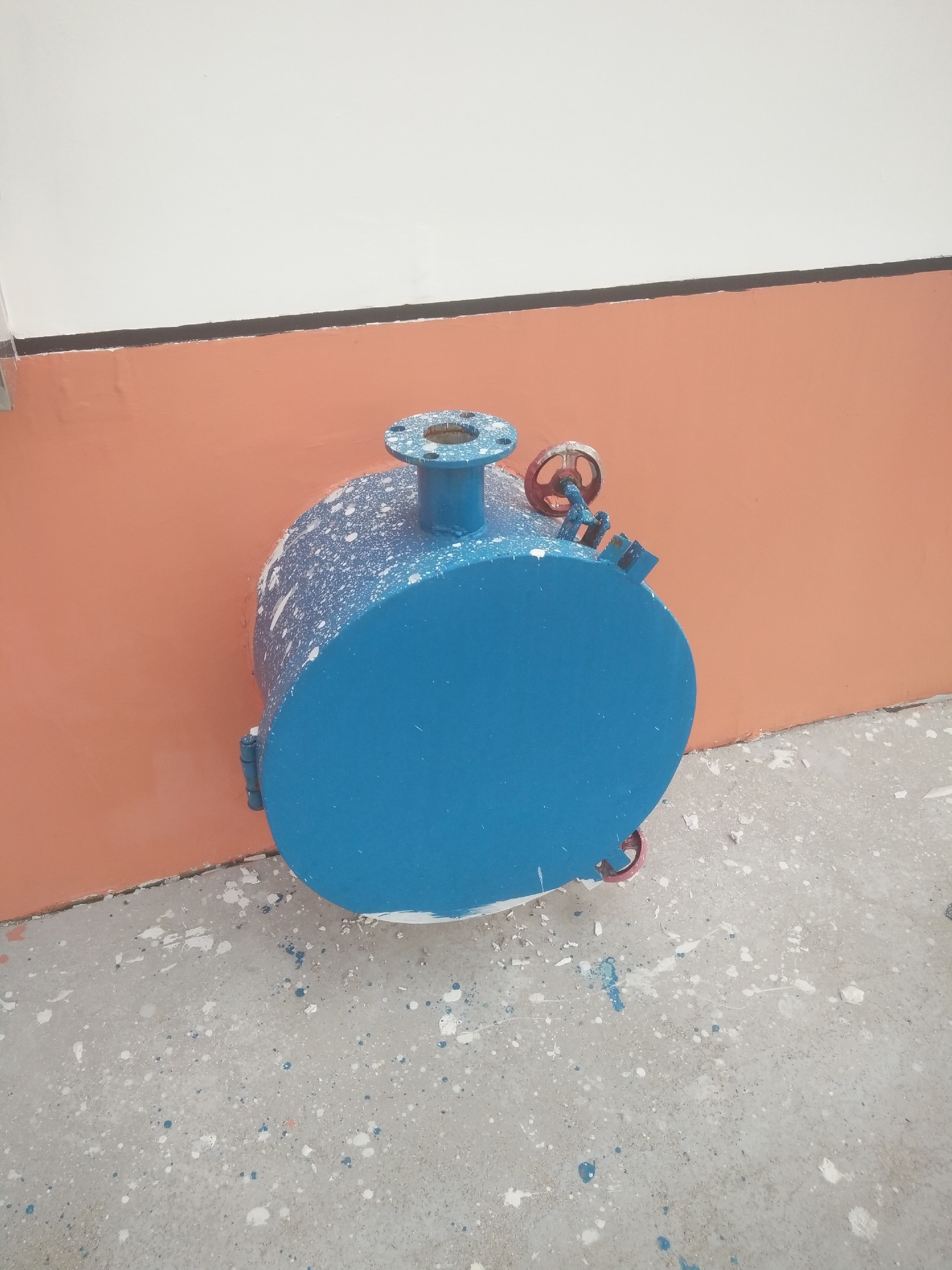

保温型自动通风口
        自动通风口通过对接法兰与原通风口对接。如原通风口为方形可采取方形对接法兰或采用方形自动通风口。
        执行机构传动方式为为电动,采用蜗轮蜗杆电机结构。开启和关闭能及时到位,并有限位保护和信号反馈装置。有双层行程开关进行保护和位置检测。
        开启时通风口能全部打开。
        自动开启或关闭的时间不大于30s。
        开启和关闭时最大功耗:50W。

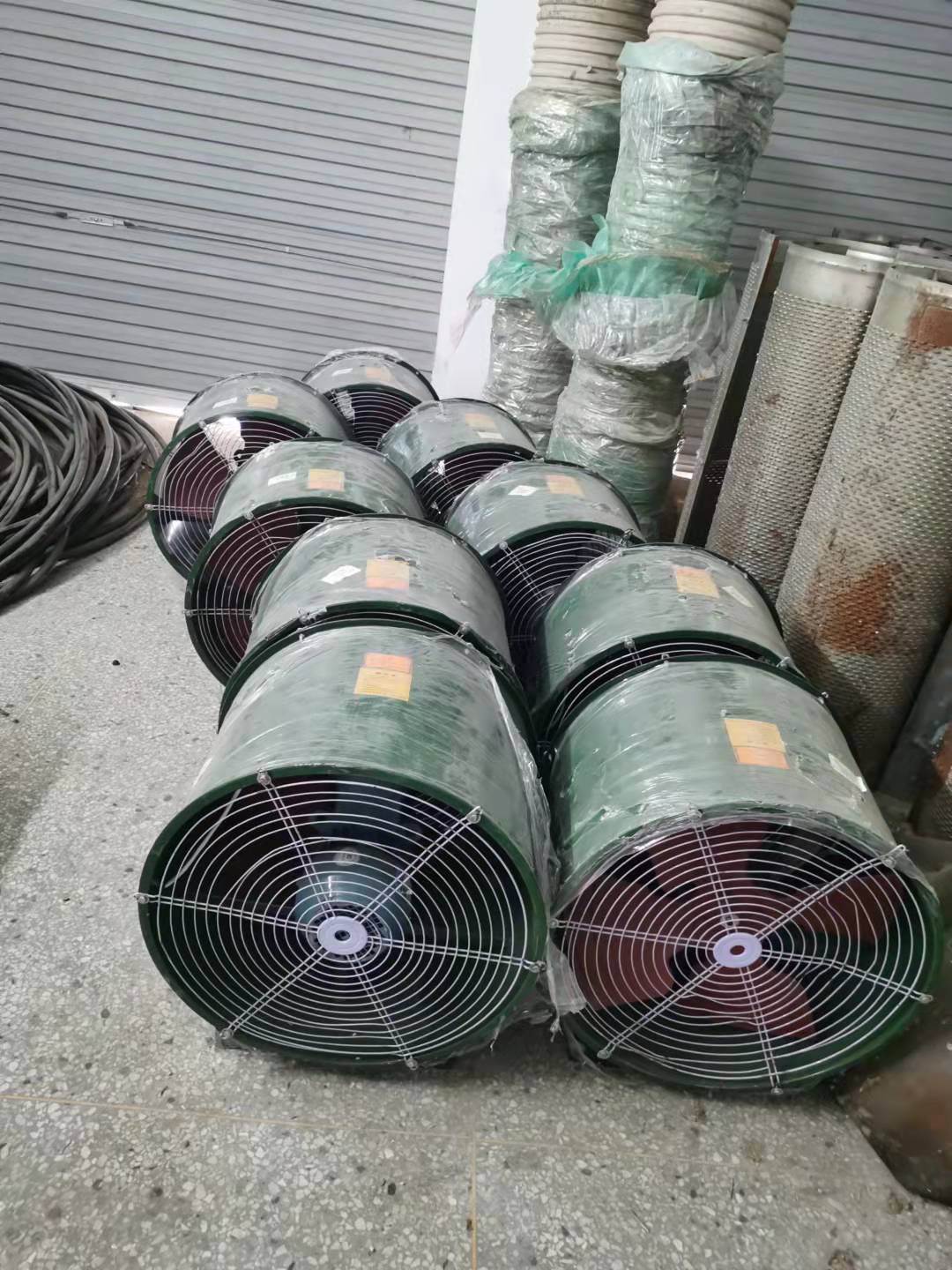

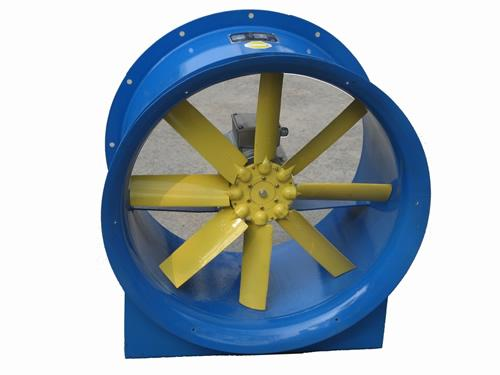

混流风机和轴流风机设备
       轴流风机和移动风机根据不同地区和不同仓型进行选择,一般在建仓时轴流风机和移动风机已经设计选型完毕,如改造仓原无通风设施,风机型号的选择按以下原则:
        一般情况下,降温通风单位风量应在综合考虑不同区域气候条件、粮情实际情况、仓型特点和通风目的等因素的基础上,科学选用适宜的单位通风量。一般情况下,降温通风的单位通风量宜在3-10m3/h·t 范围内。
      排积热通风单位风量宜在仓内空间空气置换效率4~8次/h 之间。
     高寒干燥储粮区、低温干燥储粮区、低温高湿储粮区、中温干燥储粮区机械通风。
     主要采用仓墙轴流风机。风机数量根据储粮生态条件宜为2~4 台。
     中温高湿储粮区、中温低湿储粮区机械通风降温可采用中压大风量风机。
     高温高湿储粮区机械通风降温宜采用中压大风量风机。
